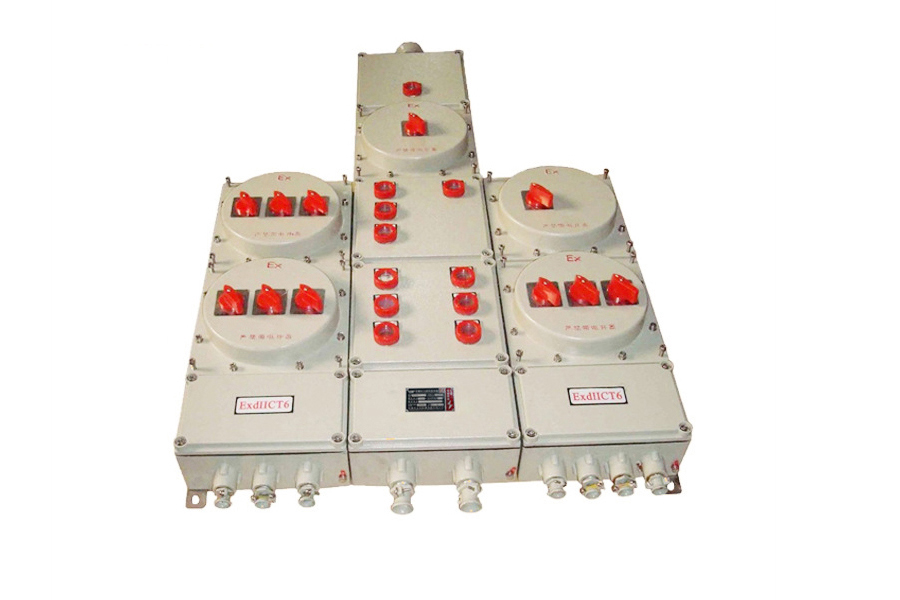

防爆照明配电箱 山东石油化工煤炭用防爆照明动力配电箱

防爆照明配电箱 山东石油化工煤炭用防爆照明动力配电箱 非标定制OEM

产品简介：防爆照明配电箱采用模块结构，各种回路可以自由选择组合。

防爆照明配电箱的适用范围：

1.1区、2区危险场所。

2.II A、II B、II C 类环境。

防爆照明配电箱产品特点：

1.照明防爆配电箱为复合型，开关箱采用隔爆型结构，母线箱及出线箱采用增安型结构。

2.外壳采用ZL102铝合金或钢板焊接而成，经高速抛丸清理后表面高压静电喷塑，内装高分断小型断路器,具有过载短路保护功能，并可根据要求增加漏电保护等功能。

3.采用模块结构，各种回路可以自由选择组合。

4.内装高分断小型断路器或塑壳式断路器。有DZ47、C65、CM1可供选择。

5.具有过载短路保护功能，可根据要求增加漏电保护等功能。

6.不锈钢外露紧固件。

7.钢管或电缆布线均可。

8.符合GB3836, IEC60079标准要求。

防爆照明配电箱主要技术参数：

1、防爆标志: ExdeⅡB T6/ExdeⅡC T6/ExdⅡB T6

2、防护等级: IP54/IP65

3、防腐等级: WF1

4、结构: 模块化拼装

5、安装形式: 挂式

6、额定电压: AC220V/380V

7、总开关: 大电流:225A

8、支回路: 大电流63A

9、进线口螺纹: G1" ~ G3"

10、出线口螺纹: G1/2" ~ G1 1/2"

11、进线口电缆外径：φ14mm~φ60mm

12、出线口电缆外径：φ8mm~φ32mm

防爆照明配电箱订货须知

用户在订货时，须注明配电箱的回路数，各回路相应的电流以及断路器的极数，若需带漏电功能，则还需注明; 若需带总开关则请注明总开关的电流及极数，并注明进出线方向，进出线规格及对应的数量。

动力配电箱开关布局及安装尺寸部分可参照后面的外形及安装举例动力照明混装时，配电箱的布局,外形,安装均和动力配电箱相同。

一般情况下，用户必须提供配电电气系统图。
