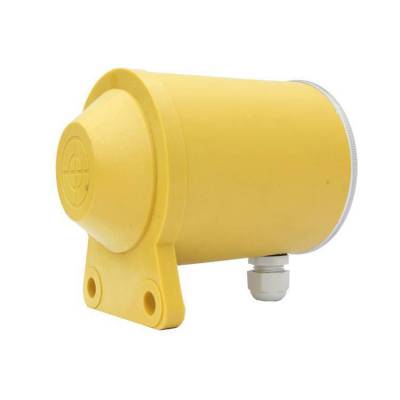

思达胶带机防爆非接触式失速开关XBW-220V

手机扫描查看

胶带机防爆非接触式失速开关XBW-220V详细介绍

思达胶带机防爆非接触式失速开关XBW-220V

产品说明：

非接触失速开是一种经济，可靠性强，对轴转速及其它旋转装置简单通用的监测装置。当监测到当前转速信号地狱或高于正常转速范围开关输出一组开关信号，以供报警或停机。无运动部件，无磨损，安全寿命长，一体化结构，集中的控制装置，设定或故障检修简单。外壳采用防水防尘设计两摞固定壳体，可直接安装在恶劣环境中使用。

思达胶带机防爆非接触式失速开关XBW-220V

工作原理：

1.比较所采集的脉动型号值是否小雨设置值，开关正常工作必须在被检测的转动轮上提供一个采集脉冲信号的感应点。

思达胶带机防爆非接触式失速开关XBW-220V

技术参数：

1.工作电源电压：AC 220V

2.检测范围：0.5m/s-9.99m/s

3.脉冲6-120HZ转速：0-3000rpm

4.开机延时：7秒

5.开关数量：1组常开1组常闭II型为2组常开2组常闭。

6.触点容量：AC220V 50Hz

7.探测指示器：当速度范围在设定范围内时，继电器输出。LED发亮有助于检测传感器或检查接线故障。

思达胶带机防爆非接触式失速开关XBW-220V

安装使用：

感应面与开关面激励4mm为佳。感应点可以是从动轮处凸出部分，也可以采用凹面作为感应面，如果从动轮侧面无凹凸免，可以从动轮内侧骨架上焊接一厚度为7mm铁片作感应面，感应面面积必须大于开关感应面（出厂时已配感应面）

思达胶带机防爆非接触式失速开关XBW-220V

调试设定：

 用户在使用本产品时需要先设定速度jianceqi的baojingdian，速度jianceqi在出厂时，按用户所提供的胶带机运行速度的百分之80设置，如果用户有特殊要求请在订货时声明。

如用户没有提供胶带机额定带速时，本产品出厂默认设置是当带速降到“0.5米/秒”时继电器动作。用户可以按电路板上三组拨码开关来自行设置，设定范围数字0.06 — 9.99米/秒; (注：所设置的是速度jianceqi的baojingdian)左面一组为个位数，中间一组为十分位，右面一组为百分位。例如：胶带机额定带速是1米/秒即打滑率为百分之八十时。设置成080分别是左面一组拨码开关设置“0”; 中间一组拨码开关设置“8”右面一组拨码开关设置“0”。注：拨码开关应用二进制编码。在设置中*大值为“9” 可参照下表设置。

思达胶带机防爆非接触式失速开关XBW-220V

思达胶带机防爆非接触式失速开关XBW-220V

工作原理：

盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即:正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。

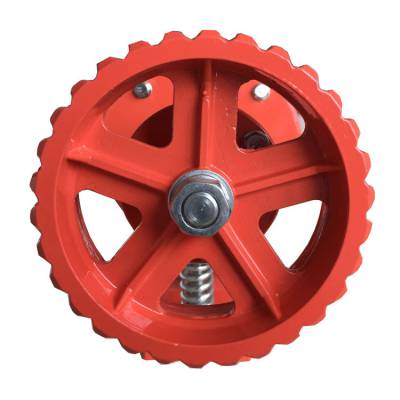

当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既:在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。本开关可调整速度值

思达胶带机防爆非接触式失速开关XBW-220V

优点为：

1、非接触接近探测器、使用寿命长、维护成本低；

2、两螺栓固定、确保安装简单；

3、一体化结构、集中控制装置、设定或故障检修简单；

4、无运动部件、无磨损、安全寿命长

思达胶带机防爆非接触式失速开关XBW-220V

产品范围：

本机用于带式输送机运行中胶带与主动滚桶出现打滑（失速）故障。可防止由于打滑所造成的严重事故的发生。本机还可以用于多条带式输送机的连锁启动和停机，低速抱闸或炒熟保护等，使现场操作简单化。在钢铁、电力、煤矿及港口等有带式输送机的行业获得了广泛的应用。

思达胶带机防爆非接触式失速开关XBW-220V

注意事项

  1.  用户如需自行调整开关动作转速，则必须具备调速装置以及精度较高的转速表配合进行。当打开后盖后要仔细均衡地调节螺母的松紧，以使两个速度控制弹簧受力均等。

  2.  本开关适用于同极使用的控制电路。

  3.  接线时请注意认定常开和常闭触头。

  本产品应每年做定期维护和检测确保其精度。
