徐州海河HSW钢管浮子式水位计 水位（机显）传感器

手机扫描查看

其工作原理就是：水位传感器测轮安装在编码器输入轴上，钢丝绳一端连接浮子、另一端连接重锤，钢丝绳绕在测轮上。当液位发生变化时浮子随液位的变化而升降，钢丝绳带动测轮转动，编码器输出相应的实时水位值。

该传感器结构合理，抗干扰能力强，分辨率高，量程大， 寿命长 ，有掉电后信号跟踪记忆功能。它能够长期用于液位测量并能保证性能的稳定可靠。

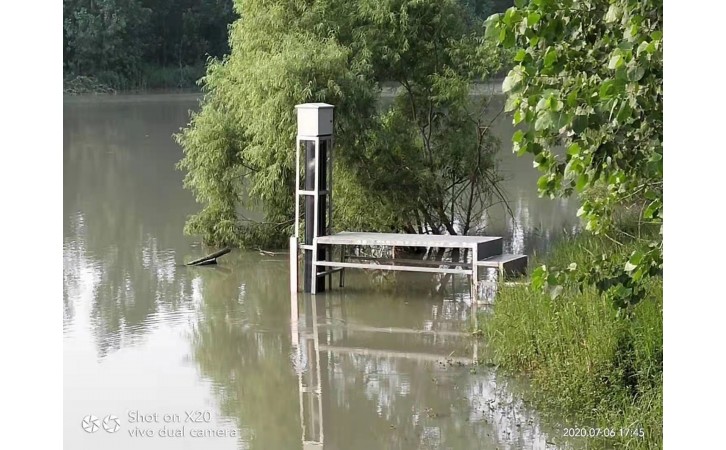

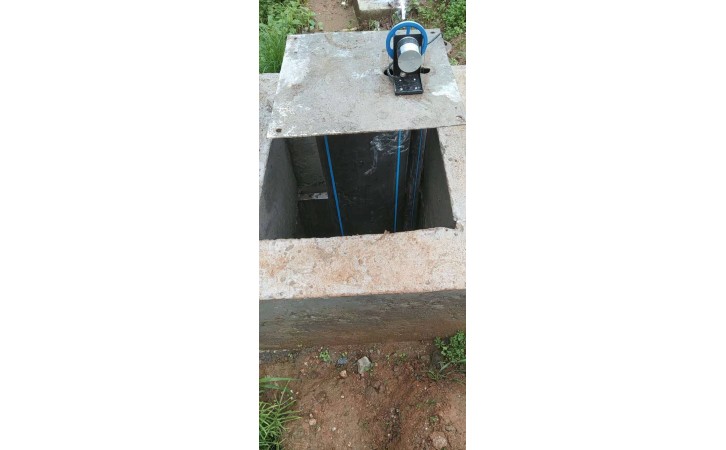

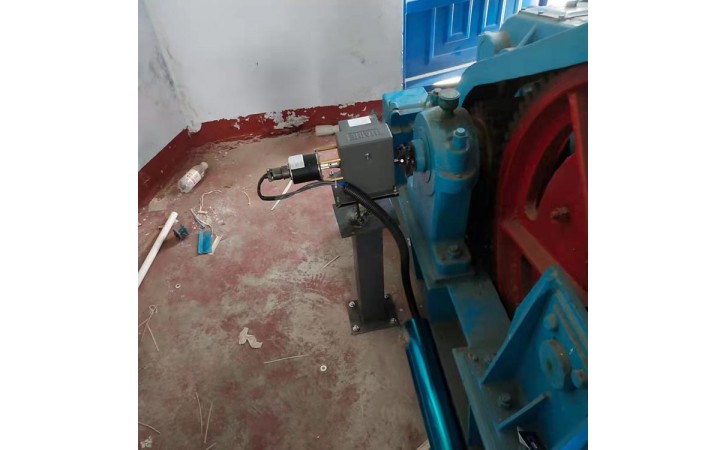

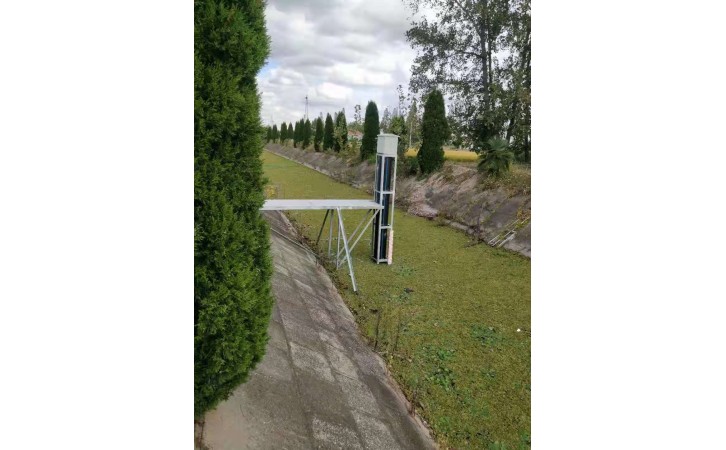

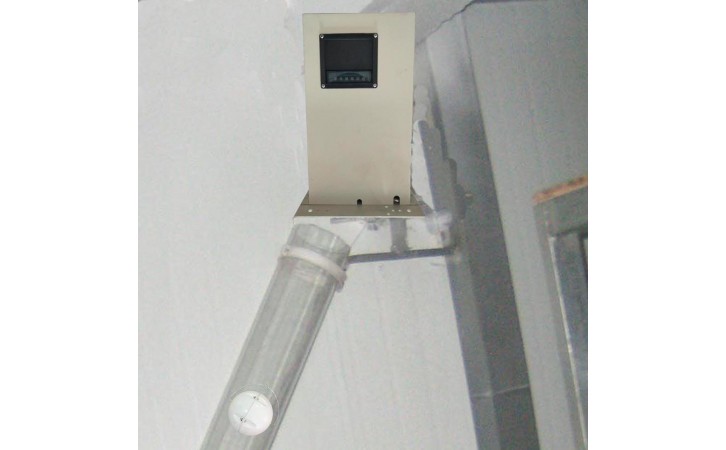

广泛适用于对江河湖泊、水库、船闸、水库、水电站、水文站、水厂、以及石油化工等地表水或地下水的水位测量。

二、技术参数

1、  基本参数

A  测量范围：0-5、10、20、40、80米按要求；

B  水位变率：< 100厘米/分

C  分辨力：1cm

D  水位轮启动力矩：< 100克·厘米（0.0098N·m）

F  测量准确度：≤±2cm或0.2%F·S

F  显示器：十进制机械计数器

2、  机械参数

a  水位轮工作周长：32cm

b  测量缆：Φ1mm不锈钢缆

c  浮子直径：10cm

3、  电参数

 输出形式：接点通断输出  接触电阻：≤0.5Ω；绝缘电阻：≥10MΩ

4、  通信接口（选装）

    RS485接口（MODBUS-RTU协议）；

    格雷码输出； 4-20mA电流模拟量输出；

5、  使用环境

a  环境温度：-30℃～85℃

b  相对湿度；<95%(40℃)

C  尺寸：132×132×115

D 可靠性指标：在满足仪器正常维护条件下，MTBF≥25000小时

E  电源电压：12-24VDC（格雷码输出不用）

三、工作原理

仪器结构、工作原理：

本仪器由浮子、钢丝绳、重锤、测轮、传感器、支架、输出插座等部分构成。

工作原理为：仪器以浮子感测水位变化，工作状态下，浮子、重锤与钢丝绳连接牢固，钢丝绳悬挂在水位轮的“V”形槽中。平衡锤起拉紧钢丝绳和平衡作用，调整浮子的配重可以使浮子工作于正常吃水线上。在水位不变的情况下，浮子与平衡锤两边的力是平衡的。当水位上升时，浮子产生向上浮力，使平衡锤拉动钢丝绳带动水位轮作顺时针方向旋转，水位传感器的显示读数增加；水位下降时，则浮子下沉，拉动钢丝绳带动水位轮逆时针方向旋转，水位传感器的显示器读数减小。
