HHL-S恒力收绳闸门开度传感器

一、概述

HHL-S恒力收绳闸门开度传感器，从内部拉出一根钢丝绳与被测闸门直接联结，闸门提升或下降时钢丝绳带动与编码器同轴的测轮旋转，使编码器与被测闸门同步转动，从而将被测闸门的启降转化为编码器轴的旋转，输出相应的位置信息。其内部的机械机构主要由编码器、连接法兰盘、箱体、主轴、恒力弹簧、弹簧盒（排绳轮）、同步轮、同步带、丝杠、滑块、滑杆等组成，下降过程由闸门拉动弹簧反绕，带动机械机构转动，上升则由反绕弹簧产生的力量带动机械转动、拉动钢丝绳上升。该传感器结构合理，内部采用单层平铺绕绳，重复性好，安装简便、抗干扰能力强，分辨率高，寿命长，集检测与A/D转换为一体，有掉电后信号跟踪记忆功能。它能够长期用于被测件位移量的检测，并能保证性能的稳定可靠。适合对各类闸门(平板门、弧形门、人字门、门机、桥机等)的起吊高度进行测量，控制。是江河湖泊、水库、船闸、水电站、水文站、水厂及石油化工等行业理想测量与控制位移的传感器。

二、主要技术指标:

1、检测量程：6米

2、分辨率：1毫米
3、测量系统误差：≤3mm

4、最大外形尺寸：长150mmx宽120mmx高160mm

5、底板安装固定孔：长138mmx宽54mm，4-ф5.6固定孔

6、输出信号（可单选或多选）：4-20毫安；RS485；串行SSI信号

7、工作电压：DC12V-24V

8、防护等级: IP63，传感器等级IP65

9、环境参数: 温度 -25℃～+80℃，相对湿度≤95%(RH40℃)

三、安装、调试步骤：

1、将闸门落到最到最下面

2、将本恒力收绳闸位计直立或侧立安装在适当的位置，将钢丝绳的出绳系在液压杆或螺杆与闸门连接的位置或闸门上（尽量保证钢丝绳与液压杆或螺杆保持平行）。（注意：钢丝绳最大可拉出长度不超过设计值，如果本传感器与钢丝绳系绳点距离较远可在钢丝绳末端加接相应长度的钢丝绳，以免拉断内部钢丝绳）

3、机械安装无误后，把编码器的电源与信号线正确接上

4、通电以后，清零线（绿色）和电源负短接3秒以上清零

5、提起闸门到随意的高度，如果定货时增量方向反了，可通过海河软件修改，其他参数也可以修改。

6、比较闸门的实际高度与显示是否一致（不一致则检查钢丝绳是否平行、回收是否顺利等）

7、重复第6步三次以上，检测无误后则安装调试工作完成

四、接线关系（编码器接线）：

磁电编码器接线（用不到的功能线忽略）：

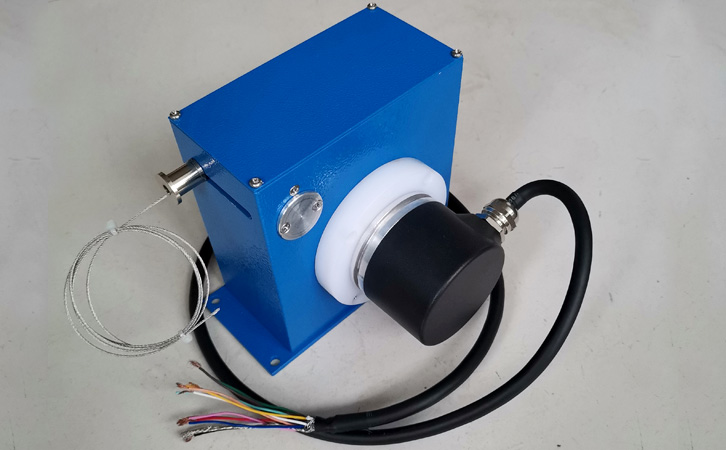

五、产品图片和底板安装尺寸图：

六、安装使用及注意事项：

1、切记：手动拉动钢丝绳时千万不要突然快速收回，否则有可能损坏内部恒力收绳机构。

2、属于高精度仪器，安装时严禁敲击和摔打碰撞。

3、接线务必正确。

4、注意钢丝绳在拉出全程不可与其他部件有摩擦或刮蹭现象，以免影响钢丝绳的使用寿命。

七、定货需知：

1、量程 ：（  ）米

2、输出信号方式：□485；□4—20毫安；□SSI
3、钢丝绳拉出时闸门的动作方向：□上升；□下降

附：485口通信协议（读取部分）

485口通信协议MOD_HH采用Modbus通信协议(RTU方式)。海河设备作为从机。

数据字节格式：起始位      数据位     （无奇偶校验位） 停止位

1           8                1

波特率：9600(可设置)

功能码03：

利用Modbus通信协议的03功能码，读取传感器或显示器的数值（1个数值）。主机的命令格式是从机地址、功能码、起始地址、字节数及CRC码。从机响应的命令格式是从机地址、功能码、数据区及CRC码。数据区的数据是二进制码，二个字节，高位在前。CRC码都是二个字节，低位在前。

信息帧格式举例：

主机呼：01      03      00    00    00    01    84      0A

站号   功能码    起始地址    读取点数    CRC校验码

                                         低       高

从机答：01       03         02        XX   XX       XX     XX

       站号    功能码    读单元字节     数据          CRC校验码

                                     高(二进制)低

上面01,03,02,XX等均为一个字节。数据为两个字节，高位字节在前。每帧的开头和结尾至少有3.5个字节时间的间隔。用户在为主机编程时，除了站号（地址）和CRC校验码之外，其它字节的字符均采用上面的内容不变。从机回答帧中的功能码（03）和读单元字节数（02）不变。CRC的检验内容包括从地址到CRC校验码之前的全部内容。
