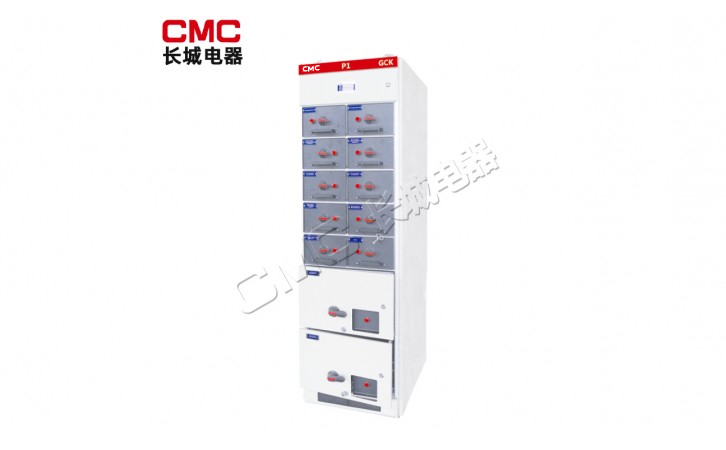

GCK、GCL 低压抽出式成套开关设备

手机扫描查看

概述

GCK低压抽出式开关柜（以下简称开关柜）是我公司消化吸收国际同类先进技术而开发的新产品。本产品适用于额定工作电压380，交流三相四线、三相五线系统作为电力系统的发电厅、变电站、工矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照明及电动机集中控制之用。

本产品符合标准：GB7251,1《低压成套开关设备和控制设备》、JB/T9661《低压抽出式开关设备》、1EC60439-1《低压成套开关设备和控制设备》。

型号含义

正常使用条件

1.海拔高度：不得超过2000m.

2.环境温度：-5℃~+40℃：日平均温度不得高于+35℃

3.相对温度：较高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度：如+20℃时为90%。

4.没有为灾、爆炸凶险、严重污染、化学腐蚀及剧烈振动的场所。

5.与垂直面倾斜不超过5°。

6.适用于以下温度的运输和储存过程，-25℃~+55℃，在短时间内不超过24h)不超过+70℃

7.如上述使用条件不能满足时，应由用户在订货时向本公司提出，协商解决。

主要技术参数

1.额定绝缘电压：660V、1000V:

2.额定工作电压：380V、660V:

3.辅助电路额定电压：AC220V、380V、DC110V、220V:

4.使用频率：50Hz~(60)Hz:

5.额定电流：水平母线≤3150A;垂直母线630A、800A、1200A

6.额定短时耐受电流：50、80KA/1s中性母线30KA/1s:

7.额定峰值电流：105KA/0.1s,176KA/0.1s:

8.功能单元（抽屉）分断能力：50KA(有效值，

9.外壳防护等级：IP30、IP40:

10.母线设置：三相四线制、三相五线制。

11.操作方式：就地、远方、自动。

结构特点

GCK、GCL的基本柜架为组合装配式结构，采用标准模块设计：结构紧凑，组装灵活，分别可组装成保护、转换、测控、指示等标准单元，可根据需要任意选用组装，组成不同方案的框架结构和抽屉单元。柜体结构技术性能高，主要参数达到九十年代国际先进水平。

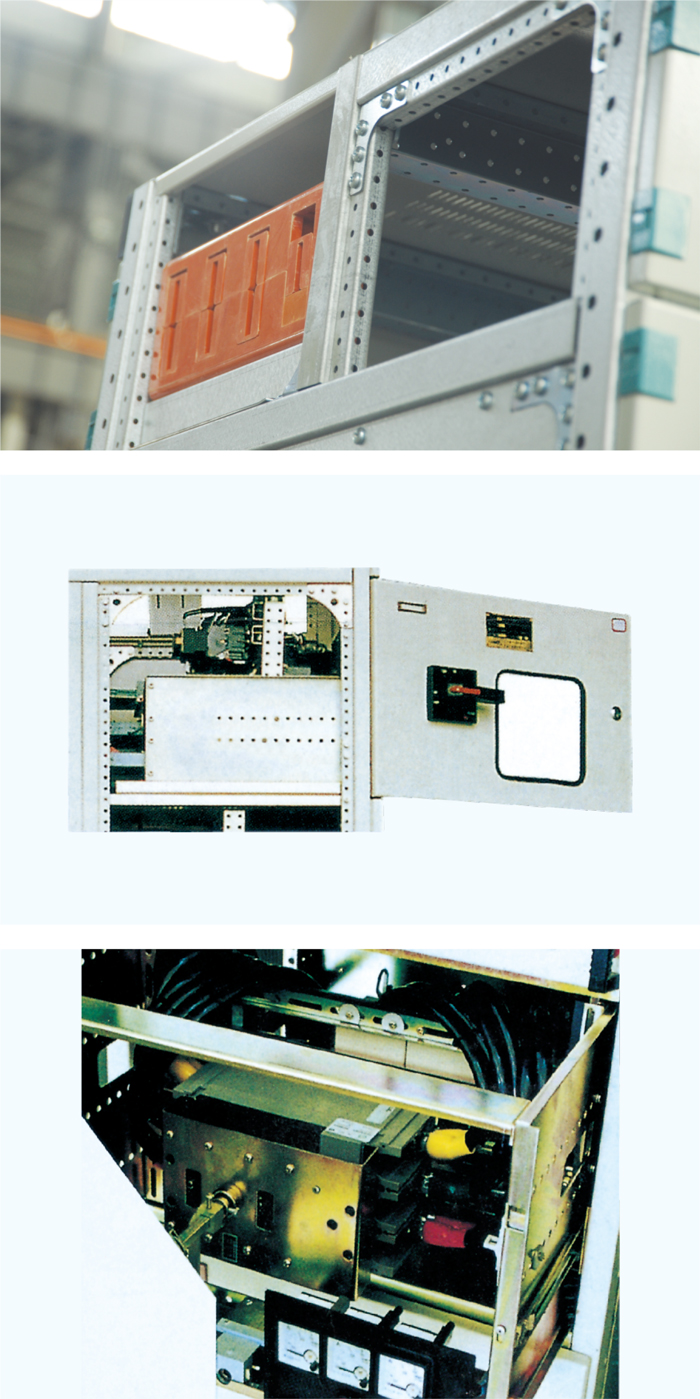

1.柜架

柜架采用C型钢局部焊接而成，框架零件及专用配套零件由本公司配套供货，保证柜体的精度和质量。

1)零部件的成型尺寸，开孔尺寸，设备间隔实行模数化。(模数E=25mm,下同)。

2)内部结构件采用镀锌处理。

3)柜体顶盖为可拆卸式，拿掉顶盖可以很方使的安装水平母线，柜顶的四角装有吊环，用于起吊和装运，

4)外部经磷化处理：然后采用静电环氧粉末喷涂。

5)柜架分成母室、功能单元室、电缆室三个相互隔离区间，可防止事故扩散和便于带电维修。

2.功能单元（抽屉部分）

1)功能单元：馈电单元、电动机单元、公用电源单元。

2)抽屉单元高度模数为200mm,分为1/2单元、1单元、2单元、3单元四个尺寸系列。单元回路额定电流630A以下。

3)每台MCC柜最多能安装9个一单元的抽屉或18个1/2单元的抽屉。

4)隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，门板打不开。

5)主开关的操作机构可用一把挂锁锁定在合闸或分闸位置，可安全地进行电器设备的维修。

6)功能单元背面具有主电路进出线插头、辅助电路二次插头及接地插头。

7)接地插头使抽屉在分离试验连接位置时，保证了保护电路的连续性。

8)功能单元隔室采用金属隔板隔开。

9)隔室中的活门，随着抽屉的推进和拉出自动打开和封闭，使之在隔室中不会触及垂直母线。

3.母线系统

1)垂直母线采用聚碳酸脂工程塑料外壳封闭或透明绝缘罩外壳封闭。

2)GCK、GCL母线系统采用三相四线制、三相五线制，水平母线装于柜顶，N线、PE线既可以装于柜顶，也可以装于柜下部。

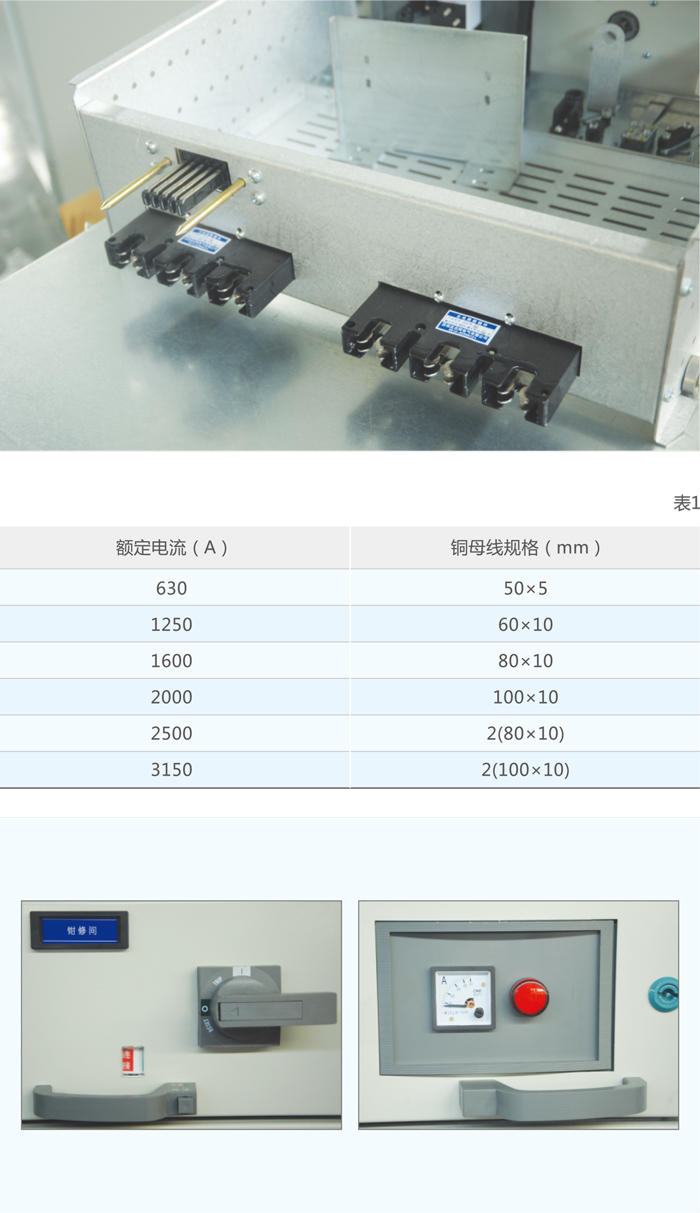

3)三相水平母线采用铜母线，机械强度高、散热性好。开关设备水平线铜母线排选用(见表1)

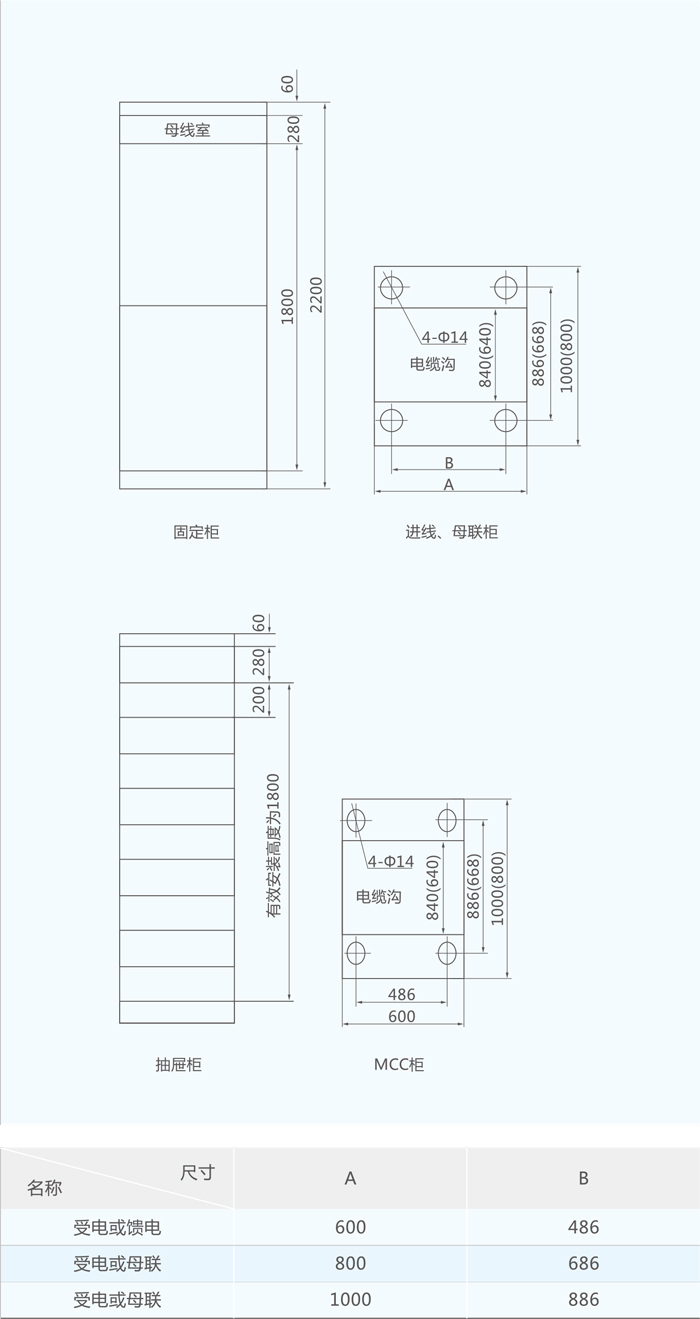

外形及安装尺寸（见附图）

有效安装高度1800mm.

1.受电柜及母线联络柜

柜宽根据开关电流等级及进出线方式分为600、800、1000、1200、(800-400)mm:

柜深为800、1000推荐用100mm：上进线上出线柜必须用1000mm)

2.馈电柜

柜宽：600、800mm

柜深：800、1000mm(推荐用1000mm:上出线柜必须用1000mm)

3.电动机控制柜(MCC)

柜宽：600、600+200mm

柜深：800、1000mm(准荐用1000mm:上出线柜必须用1000mm)

功率因数补偿柜

柜宽：600(4、6路)、800(8)、1000(10路)mm

柜深：800、1000mm.

订货须知

客户应提供下列资料：

1.主电路方案单线系统图：

2.原理图或原理接线图；

3.每柜所装电器设备的详细规格及数量：

4.开关柜的排列组合图、平面布置图。

5.进出线方式。

6.开关设备的表面颜色。

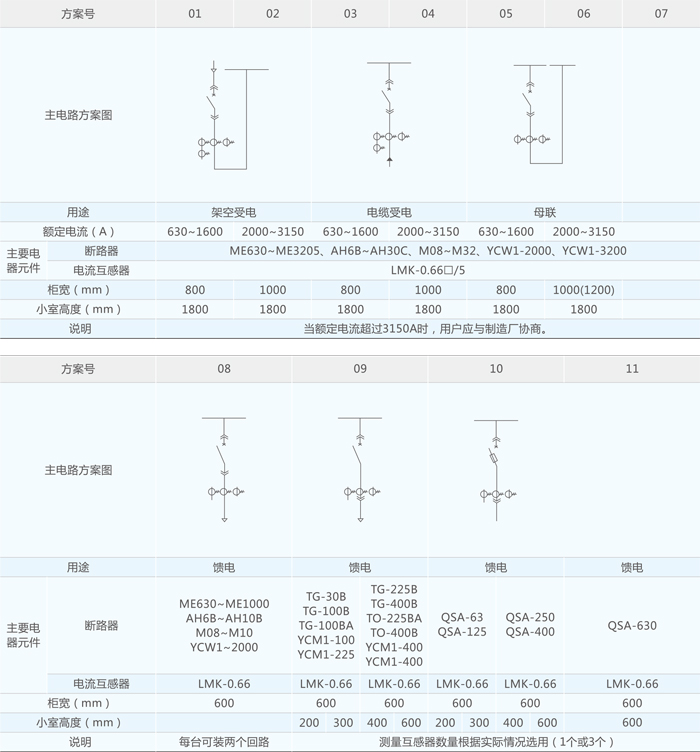

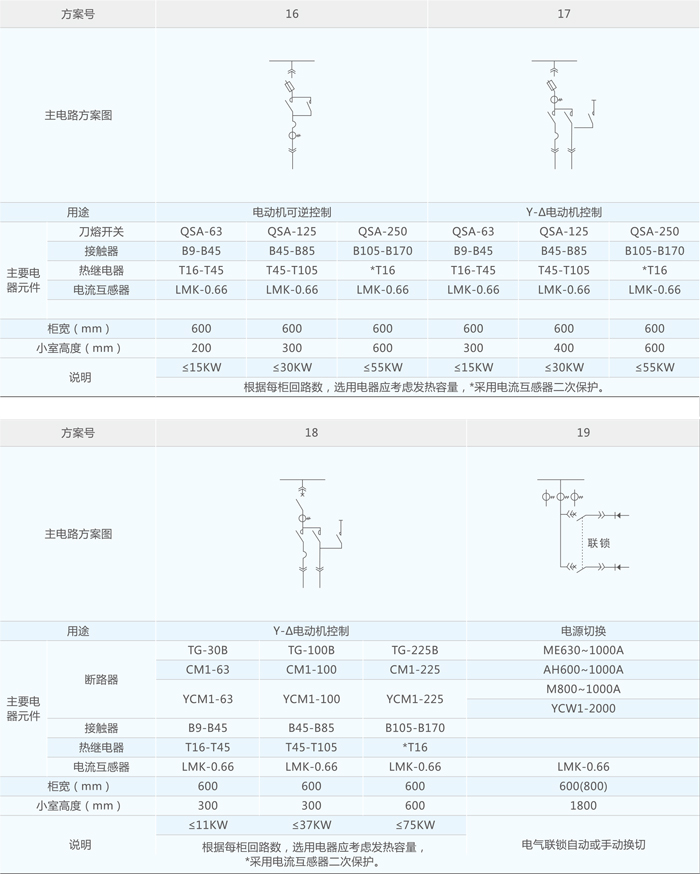

主电路方案图
