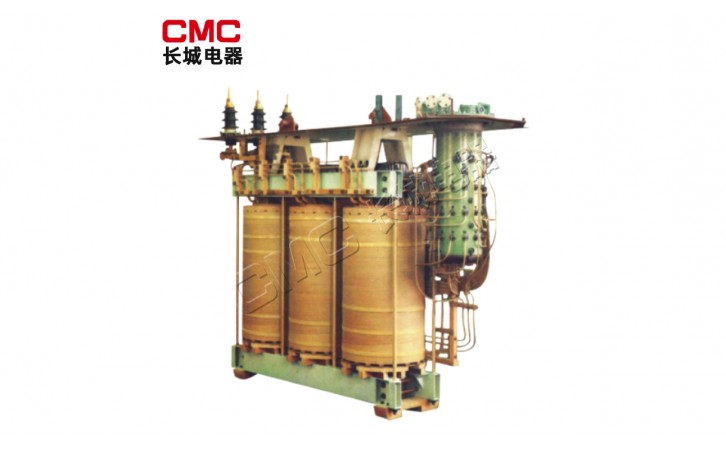

SZ9、SFZ9系列35kV三相有载调压电力变压器

手机扫描查看

产品概述

1.本产品适用于三相、50Hz、35kV级及以下的电力系统中，是中小型变电站的主要变电设备，供工、农业配电、动力和照明用。

2.本公司吸取国内外先进技术、采用新材料，优化设计，使产品的结构更趋合理，产品的电气强度、机械强度、散热能力等得到明显提高。S9系列产品通过了武汉高压研究所的突发短路试验和**变压器质量监督检验中心试验。

结构特征

1.铁心

铁心片选用优质晶粒取向冷轧硅钢片，铁心采用全斜多阶梯接缝、无冲孔型式，采用不锈钢拉板和环氧玻璃丝拉带等紧固方式。

2.线圈

导线选用优质无氧铜制造的漆包线或纸包扁铜线，线圈采用圆筒式、螺旋式、连续式、纠结式等型式，

3.油箱

油箱采用桶式或罩式的型式，散热元件采用波纹片或片式散热器等组件。变压器一般不供给小车，但箱底焊有符合**标准轨距的底座，便于用户安装。

4.安全保护装置

按照**标准及用户要求，变压器配置：压力释放阀、气体继电器、迅号温度计、净油器、储油柜、油样活门等安全保护装置。

执行标准

GB1094.1-1996

GB1094.2-1996

GB1094.3-2003

GB1094.5-2003

GB/T6451-2008

GB311.1-1997

JB/T10088-2004

使用环境

1.海拔高度：≤1000米

2.环境温度：较高温度+40℃，较高月平均温度+30℃：较高年平均温度+20℃。

3.安装环境：安装地点倾斜度<3°，无明显污秽和腐蚀、可燃性气体。

产品型号及含义

主要技术参数

35kV三相有载调压电力变压器SZ9、SFZ9系列

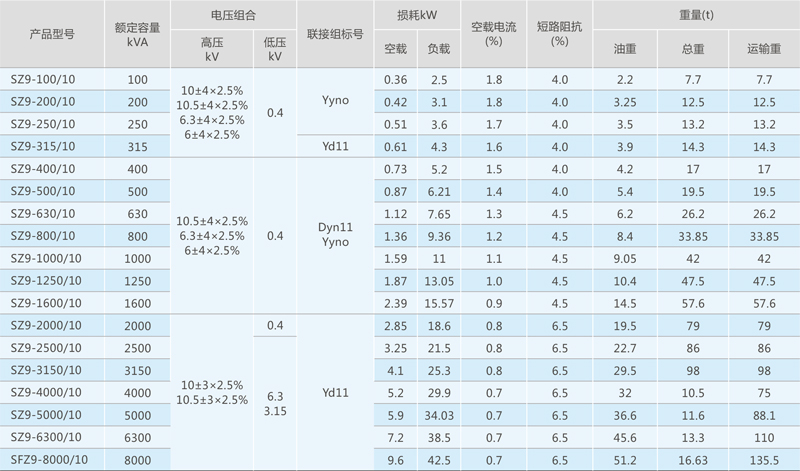

10kV三相有载调压变压器SZ9系列
