IGBT简介：

IGBT(绝缘栅双极性晶体管)是常见的功率器件，期间经常使用在强电流高电压的场景中，如电动汽车、变电站等。器件结构由MOSFET及BGT组合而成，兼具了高输入阻抗及低导通压降的优点，IGBT是电力电子设备的“cpu”，被**列为重点研究对象。

IGBT测试难点：

1、由于IGBT是多端口器件，所以需要多个测量模块协同测试。

2、IGBT的漏电流越小越好，所以需要高精度的设备进行测试。

3、IGBT动态电流范围大，测试时需要量程范围广，且量程可以自动切换的模块进行测试。

4、由于IGBT工作在强电流下，自加热效应明显，脉冲测试可以减少自加热效应，所以MOSFET需要进行脉冲IV测试，用于评估期间的自加热特性。

5、MOSFET的电容曲线是其特性表征的重要内容，且与其在高频应用有密切关系。所以IGBT的电容测试非常重要。

6、IGBT开关特性非常重要，需要进行双脉冲动态参数的测试。

igbt静态参数测试设备igbt测试仪认准武汉生产厂家普赛斯仪表，普赛斯以自主研发为导向，深耕半导体测试领域，在I-V测试上积累了丰富的经验，先后推出了直流源表，脉冲源表、高电流脉冲源表、高电压源测单元等测试设备，广泛应用于广泛应用于半导体测试行业； 本功率器件静态参数测试系统可以完成多项参数测试，如ICES、IGESF、IGESR、BVCES、VGETH、VCESAT、VF等。

设备简介

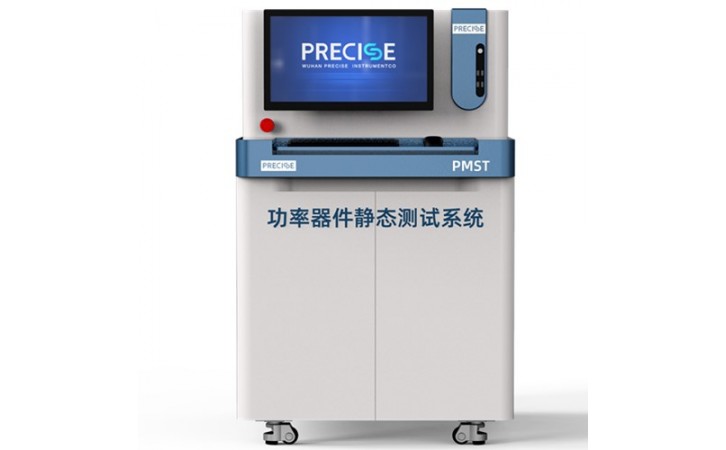

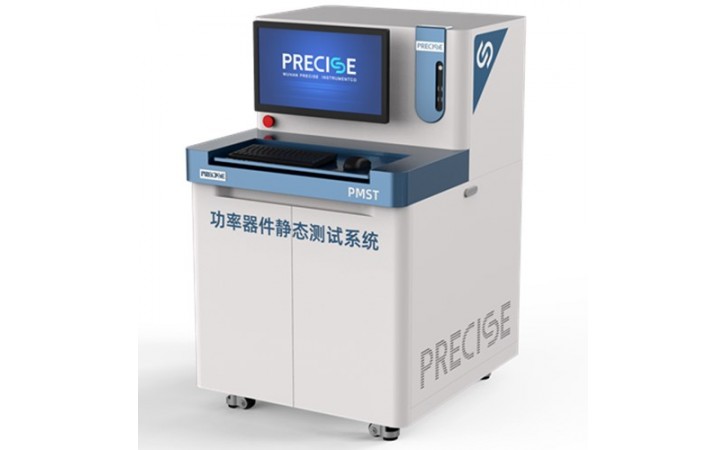

普赛斯PMST功率器件静态参数测试系统，集多种测量和分析功能一体，可以精准测量不同封装类型功率器件（如MOSFET、BJT、IGBT以及SiC、GaN第三代半导体等）的静态参数，具有高电压和大电流特性、μΩ级J确测量、nA级电流测量能力等特点。支持高压模式下测量功率器件结电容，如输入电容、输出电容  、反向传输电容等。

普赛斯PMST功率器件静态参数测试系统配置有多种测量单元模块，模块化的设计测试方法灵活，方便用户添加或升级测量模块，适应测量功率器件不断变化的需求。

设备组成

普赛斯PMST功率器件静态参数测试系统，主要包括测试主机、测试线、测试夹具、电脑、上位机软件，以及相关通讯、测试配件等构成。整套系统采用普赛斯自主开发的测试主机，内置多种规格电压、电流、电容测量单元模块。结合专用上位机测试软件，可根据测试项目需要，设置不同的电压、电流等参数，以满足不同测试需求。测试数据可保存与导出，并可生成I-V以及C-V特性曲线。此外，测试主机可与探针台搭配使用，实现晶圆级芯片测试；也可与高低温箱、温控模块等搭配使用，满足高低温测试需求。

测试主机内部采用的电压、电流测量单元，均采用多量程设计，测试精度为0.1%。其中，栅极-发射极，较大支持30V@10A脉冲电流输出与测试，可测试低至pA级漏电流；集电极-发射极，较大支持6000A高速脉冲电流，典型上升时间为15μs，且具备电压高速同步采样功能；较高支持3500V电压输出，且自带漏电流测量功能。电容特性测试，包括输入电容，输出电容，以及反向传输电容测试，频率较高支持1MHz。

设备特点

高电压：支持高达3.5KV高电压测试（Z大扩展至10kV）；
大电流：支持高达6KA大电流测试（多模块并联）；
高精度：支持uΩ级导通电阻、nA级漏电流测试；
丰富模板：内置丰富的测试模板，方便用户快速配置测试参数；
配置导出：支持一键导出参数配置及一键启动测试功能；
数据预览及导出：支持图形界面以及表格展示测试结果，亦可一键导出；
模块化设计：内部采用模块化结构设计，可自由配置，方便维护；
可拓展：支持拓展温控功能，方便监控系统运行温度；
可定制开发：可根据用户测试场景定制化开发；

测试项目

集电极-发射极电压Vces，集电极-发射极击穿电压V(br)ces、集电极-发射极饱和电压Vcesat

集电极截止电流Ices、栅极漏电流Iges

栅极-发射极电压Vges、栅极-发射极阈值电压Vge(th)

输入电容、输出电容、反向传输电容

续流二极管压降Vf

I-V特性曲线扫描，C-V特性曲线扫描等

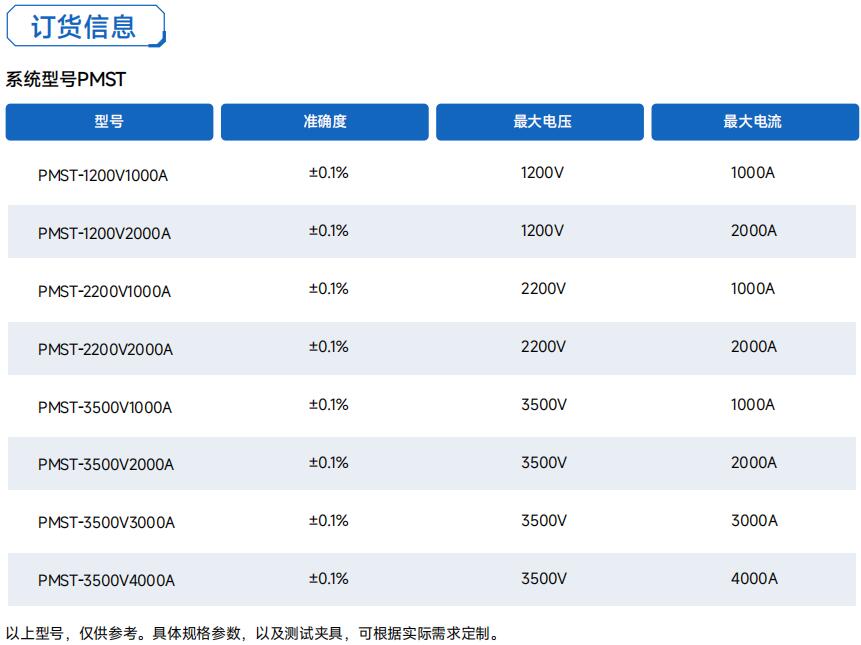

igbt静态参数测试设备igbt测试仪订货信息
