 信号继电器G6L

表面安装继电器

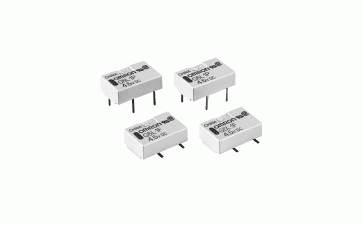

世界最低高度的超薄型1极扁平继电器

欧姆龙继电器特点如下：
● 实际安装可减少实装面积20%，体积64%
（于本公司G5V-1继电器相比），可以应对高密度安装。
{宽7.0 mm×长10.6 mm×高4.5mm（SMD）、4.1mm（TH）}
● 线圈接点间耐高压AC1,000V，
耐冲击电压1.5kV 10 160μs（FCC Part68）标准。

同极接点间耐高压为750V。
● 备有表面安装型。
● 标准型号，取得UL/CSA规格。
● 完全无铅。

一.产品简介

   继电器是一款具有控制系统与被控制系统互动关系的电控制器件，通常的话都是被应用在自动化的控制电路当中，一旦输入量的变化达到了设备的规定要求时，整个控制电路当中的被控制量也会发生相应的变化，其实简单点来说的话就是利用小电流来对大电流运转进行控制的一种自动开关。

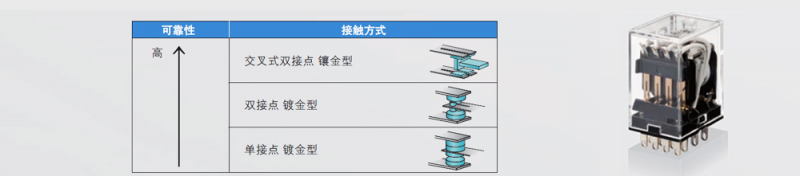

二.结构组成

   继电器一般是由以下的三大部分组成的，首先是作为输入部分的感应机构，能够用来反映大部分的输入变量，比如电流，电压，功率，频率等。其次是作为输出部分的执行机构，主要用来让被控制的电路根据输入变量，进行通，断控制。最后就是继电器的驱动部分，一般上都是会安装在设备的输入部分和输出部分之间，用来对输入量进行耦合隔离操作，从而进行后续对输出部分的驱动操作以及功能处理。

四.分类讲解

   下面我主要给大家讲解一下如今市场上应用最为广泛的几类继电器产品，为了让大家能够对继电器有一个更加深入的了解，我会挑选几款如今市场广泛应用的欧姆龙继电器当做实例。

    1.欧姆龙信号继电器G6S

    这是一款欧姆龙表面安装形式的继电器，主要是通过端子从侧面进行封装，来进行2极信号的切换。

    这款信号继电器在尺寸方面是比较小型的，多为高9.4mm×宽7.5mm×长15mm，且进行了独特的端子设计，外部是长端子形状，内部是L形端子形状，所以在使用方面不仅可以确保焊接部分保持长期稳定可靠的连接以外，还能够进行高密度封装，从而确保了比较强的耐冲击电压性能。

    2.欧姆龙高频继电器G6Y

    高频继电器是一款用于切换高频和视频线路的表面安装继电器，主要是采用了微波传输带方式的开闭构造，从而打造的一款在使用方面损耗低，性能可靠的继电器，能够在长时间稳定运行的情况下，保持可靠的耐冲击性能。
