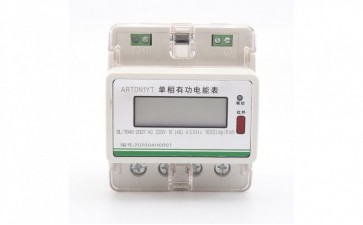

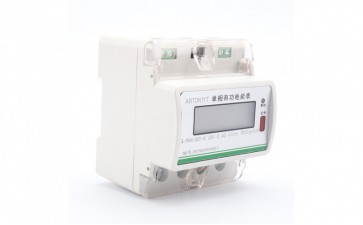

ARTDN1YT单相导轨式仪表

手机扫描查看

产品概述

       ARTDN1YT型DIN导轨式安装单相电子式电能表系我公司采用微电子技术和进口大规模集成电路,应用先进的数字采样处理技术和SMT工艺等先进技术研制开发的。它拥有完全自主的知识产权的新型单相两线有功电能表。其性能完全符合GB/T17215. 321-2008 (1级和2级静止式交流有功电能表)的相关技术要求,它能准确直接的测量50Hz或60Hz单相交流电网中负荷的有功电能的消耗,该表由8位LCD显示器显示有功电量。有远红外线和RS485通信模块。他具有以下特点:可靠性好,体积小,重量轻,外形美观,方便安装等。目前该表已获得中国国家知识产权局颁发的专利证书。专利号20133 0556103.2,,其他国家的专利正在审核中

功能及特点

       ARTDN1YT系列电能表:35毫米标准导轨安装,符合DIN EN50022标准

       ARTDN1YT系列电能表:6极宽度(模数12.5毫米),符合DIN43880标准。

       ARTDN1YT系列电能表:标准配置6+2位LCD显示器(999999.11千瓦时)显示。

       ARTDN1YT系列电能表:标准配置无源电能脉冲输出(有极性),方便和各种AMR系统连接,符合IEC 62053-21和DIN 43864标准。

       ARTDN1YT系列电能表:可以选择远红外线数据通信端口和RS485数据通信端口,通信协议符合标准DL/T645-1997或2007和MODBUS-RTU,也可以选择其他的通信协议。

       ARTDN1YT系列电能表:两个LED指示灯指示电源状态(绿色)和电能脉冲信号(红色)。

       ARTDN1YT系列电能表:自动检测负荷电流的流动方向并指示(只有红色电能脉冲信号工作时,如果没有绿色指示电源,这是即负载电流的流动方向相反)。

       ARTDN1YT系列电能表:单一方向测量单相两线有功电能消耗。与负荷电流的流动方向无关。符合IEC 62053-21标准。

       ARTDN1YT系列电能表:标准配置U型接线

       ARTDN1YT系列电能表:短的保护盖,减少安装空间和便于集中安装。

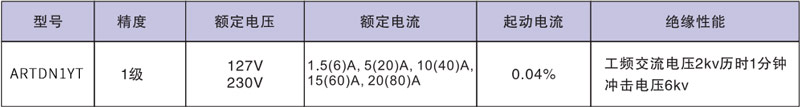

主要技术参数

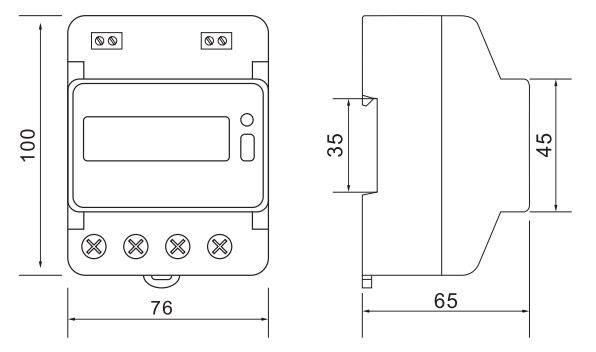

外形尺寸
