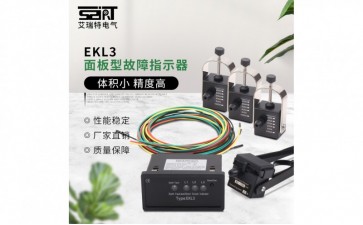

EKL3 面板型故障指示器

手机扫描查看

概述

       接地短路故障指示器是配套安装在配电网络系统中的环网开关，电缆分支箱，箱变上，用于指示相应电缆区段的短路核单相接地故障的一种实时检测装置。线路发生故障，工作人员可借助指示器的报警提示；迅速确定故障区段，并找出故障点，同时，报警信息可实时发送到监控中心的服务器，在监控电脑的屏幕上显示出故障所在的区域和具体位置，引导巡线人员迅速确定故障区段并找出故障点。该指示器为解决故障查找问题提供了最佳途径。对提高工作效率，缩短停电时间，迅速恢复供电，提高供电可靠性和经济效益，有着十分重要的意义。

主要功能

       1、短路电流报警指示：短路电流传感器在工作中对正在运行的高压电缆进行在线检测，当线路电流达到或超过短路电流的整定值时（可根据用户要求在出厂前进行整定），短路传感器发出报警信号通过光纤传输到主机，主机接收到此信号后，产生相应的报警指示信号，同时可将信号发送到主控系统。

       2、接地报警指示：本系统采用接地传感器检测用户电缆的接地电流，当接地线路中电流达到或超过接地电流启动报警值时（可根据用户要求在出厂前进行整定），接地传感器发出报警信号传到主机，主机接收到此信号后，产生相应的报警指示信号，同时可将信号发送到主控系统。

       3、自动复位系统：当指示器发生报警信号后，在 12 小时内如果无人工进行复位，指示器将可自动进行复位。

       4、人工复位：当指示器产生报警后，可通过按下指示器主机面板上的清除按钮进行解除报警进行人工复位。

       5、测试：本系统可通过面板上的清除按钮进行自检工作，以检测本机的功能。连续按下面板上的清除按钮 2 秒钟，本机进入自检状态，所有面板上的指示灯闪亮，输出继电器吸合，说明工作状态正常。

适用范围

       环网柜，配电房，开关柜等电力设备

技术参数

       ●适用电压等级：6-35KV

       ●适用负荷：0-600A

       ●适用导线电流：I ≤ 1000A

       ●适用导线线径：25mm 2 ≤ d ≤ 400mm 2

       ●动作响应时间：0.06S ≤ T ≤ 3S

       ●静态功耗：≤ 10uw

       ●动作复位时间：10s、6、12、24 小时可选

       ●使用环境温度：-400C ≤ T ≤ +75℃

       ●动作次数：>4000 次

       ●接地故障启动值：20A

       ●短路故障启动值：800A

       ●环网柜，配电房，开关柜等电力设备

外形及安装尺寸
