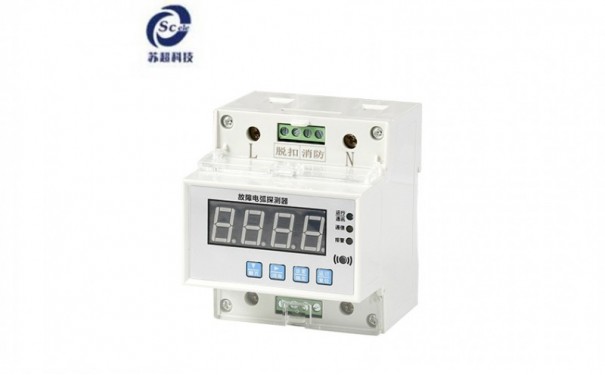

故障电弧探测器1

手机扫描查看

慨述

许多严重的火灾事故是由于线路中低于额定电流或预期短路电流的故障电弧引起的，这些危险的电弧可能发生在设计不合理或老化的供电线路上、电器插头以及家用电器的电源线、内部线束或零部件绝缘上。当故障电弧发生时，线路上的漏电、过流和短路等保护装置，可能无法检测到故障电弧或者无法迅速动作切断电源，极易引发火灾。

产品特点及用途

本产品为故障电弧探测器，是一种独立式的故障电弧火灾探测器，具有体积小、功能多、可靠性强、安装方便等特点。产品遵循国标 GB14287.4-2014，该产品可以对接入线路中的故障电弧（包括故障并联电弧、故障串联电弧）进行有效的检测，通过内置电路及软件对下级线路的故障电弧情况进行分析处理，判断下级终端线路的状态。当检测到线路中存在引起火灾的故障电弧时，可以进行现场的蜂鸣器发出报警声，点亮黄色故障灯，输出脱扣信息至分励脱扣器，并将报警信息传输给上端监控设备，以实现预警火灾发生的目的。广泛适用于现代大体量建筑、公共集聚场所建筑和一类高层建筑；商场、体育馆、礼堂、影剧院、大型医院、学校，地铁大型企业厂房等建筑等低压线路场所中。

产品功能

本产品为故障电弧探测器，是一种独立式的故障电弧火灾探测器，具有体积小、功能多、可靠性强、安装方便等特点。产品遵循国标 GB14287.4-2014，该产品可以对接入线路中的故障电弧（包括故障并联电弧、故障串联电弧）进行有效的检测，通过内置电路及软件对下级线路的故障电弧情况进行分析处理，判断下级终端线路的状态。当检测到线路中存在引起火灾的故障电弧时，可以进行现场的蜂鸣器发出报警声，点亮黄色故障灯，输出脱扣信息至分励脱扣器，并将报警信息传输给上端监控设备，以实现预警火灾发生的目的。广泛适用于现代大体量建筑、公共集聚场所建筑和一类高层建筑；商场、体育馆、礼堂、影剧院、大型医院、学校，地铁大型企业厂房等建筑等低压线路场所中。

基本功能

可以精准判断每一相线上的正常电弧和故障电弧。检测到故障电弧时，发出声光报警，同时向监控设备发送报警信号，并且将故障点的位置信息传送至监控设备，定位故障的区域。

消音/ 测试功能

消音功能：消除报警声音；当产品检测到故障电弧后，发出声光报警，可以通过面板上的消音按键消除产品的报警声音，消音后报警灯状态将维持不变。

测试功能：确认产品功能是否正常；当产品处于无报警状态下，长按此键 5秒，产品进入报警状态，长按下复位按键 5秒，系统将将产品切换至正常工作状态。

复位功能

本产品具有复位功能；如果产品检测到线路中故障电弧后，发出声光报警。当排除线路中产生故障电弧原因后，可以通过长按复位按钮 5秒来对产品进行复位操作，“嘀”的一声产品复位成功，消除产品报警状态。

通讯功能

本产品可以通过 RS485 串口总线与上端消防控制系统进行通讯，可以将检测到线路状态实时上传，并可通过上端消防控制系统对下端故障电弧探测器进行报警复位实现了智能统一控制管理。（注意：485通讯线不能接反）。

技术参数

外形及安装尺寸

安装方式

标准35mm导轨安,安装入导轨时，上端在里侧先装入导轨，然后向下用力，将下端两卡扣卡入导轨。

产品接线图
