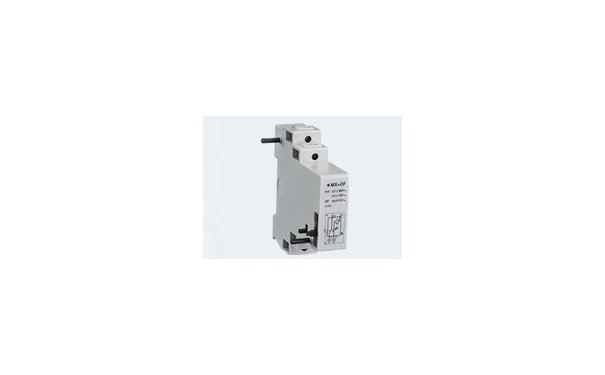

高质量DZ47 MX+OF 分励脱扣器+辅助触头,亮光外壳_乐清满乐电气有限公司

面议
支持批量采购
发布时间：2020-10-09 21:21

产地：浙江省温州市乐清市 | 归属行业：采集待分类

有效期至：长期有效

乐清满乐电气有限公司 进入店铺

联系人: 郑经理

联系地址：浙江省乐清市柳市镇电器城 A 区218号

立即询价

查看联系方式

已有1132人关注

企业信息

乐清满乐电气有限公司

免费企业诚信指数 0

资料信息

店铺等级：
旺铺店长: mldq

认证信息

实名认证
信用认证
商品合格

我要发布此类产品信息

产品分类

站内搜索

最新产品

产品详情
联系方式
产品评价

供货总量：
发货期限：自买家付款之日起天内发货
所在地：浙江省温州市乐清市

高质量专配DZ47 MX+OF
分励脱扣器+辅助触头
亮光外壳，产品美观；优质内件，用得放心

订购时请说明是亮光外壳的，DZ47型MX+OF分励脱扣器+辅助触头！如无说明，我们提供的是另外一种质量一般的产品！！
专配DZ47型MX+OF，采用光亮的外壳和高质量的内件。质量保证，可配正泰、德力西等各集团、厂家的DZ47产品，欢迎订购！

DZ47 MX+OF同时具备DZ47 MX分励脱扣功能和DZ47 OF辅助功能！

一、用途：加装于小型断路器右侧，对断路器脱扣动作进行远程控制，指示断路器通断状态。
二、技术参数：
1：MX：220 à 380V
220 à 415V
OF：3A/415V

2：MX：24 à 48V
24 à 48V
OF：3A/415V
三、安装方法：
如下图一示，小型断路器处于断开状态（手柄位于OFF位置），将小型断路器右侧的封盖旋转90 º，取下封盖，按下图二将MX+OF分励脱扣器的推杆和上下两连杆对准小型断路器右侧的手柄槽和铆钉孔，轻轻推入到MX+OF分励脱扣器和小型断路器紧密配合（如下图三）。
接线原理图示，C1、C2为远程控制接线端，提供给用户对断路器脱扣动作进行远程控制；C2、14为常闭接线端，C2、12为常开接线端，提供给用户指示断路器的通断状态。

1 范围:
配DZ47分励脱扣器 MX+OF，主要适用于交流50HZ（或60HZ），额定电压至400V的线路中与DZ47小型断路器或多极断路器配装做远距离操作，指示断路器通断状态。
2 正常工作条件和安装条件:
周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃。
海拔高度：不超过2000M。
大气条件：安装地点的空气相对湿度在最高温度为+40℃时不超过50%；
在较低的温度下可允许有较高相对湿度，最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%，并考虑到因温度变化发生在产品表面上的凝露。
污染等级：为污染等级2。
安装类别：为安装类别Ⅱ Ⅲ。
3 基本参数及技术性能:
基本参数
a:额定绝缘电压（UI）：500V
b:额定控制电源电压（US）：AC：230，400V.
主要性能指标动作特性：
a: 在额定控制电源电压值的70%~110%，脱扣器均应可靠动作使断路器断开。
b:触头分断能力 AC：3A/400V；6A/230V；
c:寿命脱扣器操作寿命不低于0.4万次。
4 主要工作原理:
脱扣器主要由手柄，脱扣机构，电磁系统，指示件，外壳等零件组成。当脱扣器未合闸时，常闭辅助触头接通，外接安全信号灯亮，当配装断路器合闸，并带动脱扣器合闸时，脱扣器常闭辅助触头断开，常开辅助触头接通，外接警告信号灯亮；当接按钮接通时，脱扣器电磁系统吸合，使脱扣机构动作，从而带动配装断路器脱扣分断达到分励脱扣目的，与此同时，脱扣器指示件动作显示脱扣标记，脱扣器常开触头分断，常闭接通，外接信号指示转换。
5 安装使用及维修:
安装使用安装前先检查脱扣器与所使用的正常工作条件是否相符。维修脱扣器在保修期限内，如发现问题可找分销商进行联系。
6 注意事项:
a:脱扣器的接线方式应正确
b:脱扣器在接线时需将接线螺钉拧紧。
