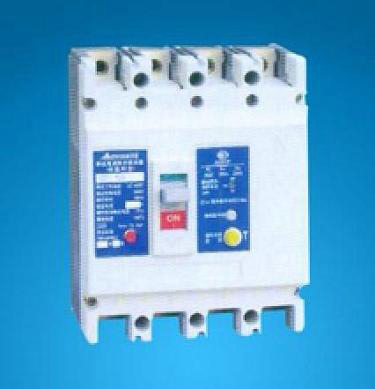

TCM1L(CM1L)带剩余电流保护漏电_乐清满乐电气有限公司

手机扫描查看

电话:0577-62750761, 手机:13968740906,

工作QQ:1050033780
经营地址：浙江省乐清市柳市镇电器城A区219号
细心、精心、用心，品质永保称心！我们以质优为荣！

     剩余电流三相保护；常规的带剩余电流保护断路器的漏电保护模块工作电流取样为二相，本系列断路器为三相，若缺任一相，断路器漏电保护模块仍能正常工作；现场可调：
     额定剩余动作电流I△n及剩余电流动作时间（非延时和延时）根据实际情况现场可调；低电压保护：当相电压降低至50V，漏电保护模块仍能正常工作；具有漏电报警输出功能：当设备或线路的剩余电流，达到或超时设定值，带漏电报警单元模块的断路器输出一个无源接点信号，驱动相应的报警装置；
TCM1L系列带剩余电流保护塑料外壳式断路器(以下简称断路器),本公司采用先进的CAD/CAM/CAE设计、制造技术、研制、开发的新型断路器之一。其额定绝缘电压为800V,适用于交流50Hz,额定工作电压400V，额定工作电流至630A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能,能保护线路和电源设备不受损坏，同时还可以对过电流保护不能检测出的长期存在的接地故障可能引起火灾危险提供保护。
     断路器按照其额定极限短路分断能力(Icu)的高低，分为M型（较高分断型）、H型（高分断型）二类。该断路器具有积体小、分断高、飞弧短、抗振动等特点。
     本断路器可垂直安装（即竖装），亦可水平安装（即横装）
     本断路器不可倒进线，即只允许1、3、5接电源线，2、4、6接负载线。
     本断路器适用于隔离，符号表示为：
     IEC60947-1及GB/T14048.1-2000总则
     IEC60947-2及GB14048.2-2001低压断路器及附录B带剩余电流保护的断路器
     IEC60947-4-1及GB14048.4-2003低压机电式接触器和电动机起动器
注：
1.不带漏电报警单元模块无代号;带漏电报警单元模块并在工作方式一时用I表示,在工作方式二时用Ⅱ表示。
2.三极产品无代号,四极时分A、B、C、D。
3.配电用断路器无代号,保护电动机用断路器以2表示,湿热带型用TH表示。
4.手柄直接操作作无代号，电动机操作用P表示；转动手柄操作用Z表示。
按产品级数分为三极与四极。四极产品中中性极（N极）的型式分四种：
  A型：N极不安装过流脱扣元件，且N极始终接通，不与其它三极一起合分；
  B型：N极不安装过流脱扣元件，且N极与其它三极一起合分（N极先合后分）；
  C型：N极安装过流脱扣元件，且N极与其它三极一起合分（N极先合后分）；
  D型：N极安装过流脱扣元件，且N极始终接通，不与其它三极一起合分。
按额定电流（A）分：TCM1L-100为（10）、16、20、25、32、40、50、63、80、100A十级；TCM1L-225为100、125、140、160、180、200、225A七级；TCM1L-400为225、250、315、350、400A五级；TCM1L-630为400、500、630A三级。[带（）为不推荐规格]
按接线方式分为板前接线、板后接线、插入式接线三种。
按过电流脱扣器型式分为热动-电磁（复式）型、电磁（瞬时）型两种。
按断路器是否带附件分带附件和不带附件两种；
附件分内部附件和外部附件；内部附件有分励脱扣器、欠电压脱扣器、漏电报警单元模块、辅助触头和报警触头五种；外部附件有转动手柄操作机构、电动操作机构。适用工作环境及安装条件
安装地点的海拔2000m及以下；
 周围介质温度不高于+40℃和不低于-5℃；且24小时平均值不超过35℃（特殊订货除外）；安装地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊措施：
湿热带型断路器空气相对湿度在+25℃时不超过95%；
 污染等级为3级；
 断路器主电路的安装类别为Ⅲ，不接至主电路的辅助电路和控制电路、安装类别为Ⅱ；
 湿热带断路器能耐受潮湿、盐雾、霉菌的影响；
 断路器应安装在无爆炸危险和导电尘埃、无足以腐蚀金属的破坏绝缘的地方
