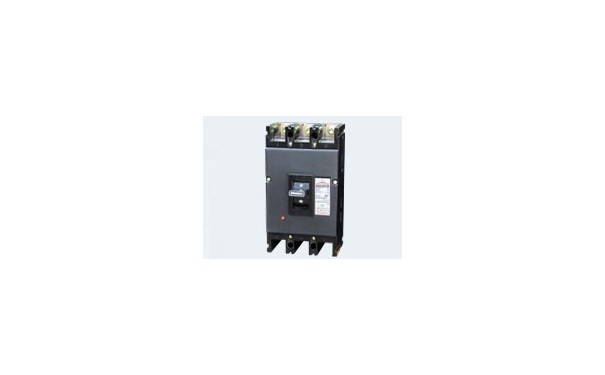

DZ20C-400塑壳断路器_乐清满乐电气有限公司
- 面议
- 支持批量采购
- 发布时间：2020-10-09 21:22
产地：浙江省 温州市 乐清市 | 归属行业：采集待分类
有效期至：长期有效
企业信息
产品分类
- 全部分类
- 小型断路器附件
- |---DZ47附件
- |---DZ47s新款
- |---NB1附件
- |---NXB附件
- |---C65型附件
- |---iC65型附件
- |---TGB1N型 附件
- |---其他小型断路器附件
- 断路器 分励线圈 MX
- |---施耐德型 分励线圈
- |---正泰型 分励脱扣器
- |---德力西型 分励脱扣
- |---CM1 CM3型 分励脱扣
- |---人民RDM1、RMM1分励
- |---其他断路器 分励脱扣
- 断路器 辅助触头 OF
- |---施耐德型 辅助触头
- |---正泰型 辅助触头
- |---德力西型 辅助触头
- |---CM1 CM3型 辅助触头
- |---人民RDM1、RMM1辅助
- |---其他断路器 辅助触头
- 断路器 手操机构
- |---手操机构 配件
- |---微断、小型断路器 手操
- |---施耐德 款 手操机构
- |---正泰 型 手操机构
- |---德力西 型 手操机构
- |---DZ20 系列 手操机构
- |---ABB 款 手操机构
- |---西门子 型 手操机构
- |---1套机构 控制2只开关
- |---其他断路器 手操机构
- 断路器 接线铜板
- |---施耐德 款 端子扩展器
- |---CM1、NM1、CDM1接线板
- |---其他断路器 接线铜板
- 断路器 相间隔板
- |---施耐德 款 相间隔板
- |---CM1、NM1型 相间隔板
- |---CDM1、TGM1型 相间隔板
- |---DZ20、DZ20L 灭弧片
- |---ABB 款 相间隔板
- |---其他断路器 相间隔板
- 开关断路器
- |---DZ47 小型断路器
- |---TCM1(CM1)塑壳断路器
- |---DZ20系列塑壳断路器
- |---DZ5 DZS2等老款空气开关
- |---AM1、AM2断路器
- |---其他
- AC30模数化插座
- 施耐德型 开关附件
- |---施耐德 分励线圈 辅助触头
- |---延伸旋转手柄 手操机构
- |---级间距扩展器 接线板
- |---相间隔板 隔弧片
- |---其他 开关附件
- 正泰型 开关附件
- |---正泰NM1型 分励 辅助
- |---NM1LE漏电 分励 辅助
- |---昆仑NXM型 分励 辅助
- |---NM10系列附件
- |---正泰型 手操机构
- |---正泰NM1型铜接线板
- |---正泰NM1型相间隔板
- 德力西型 开关附件
- |---CDM1型 分励 辅助
- |---CDM1L漏电 分励 辅助
- |---CDM3型 分励 辅助
- |---CDMK型 分励 辅助
- |---德力西CDM1型手操机构
- |---德力西CDM1型电操机构
- |---德力西CDM1型接线铜板
- |---相间隔板 隔弧片
- 常熟型 开关附件
- |---CM1型 分励 辅助
- |---CM1L型漏电 分励 辅助
- |---CM3型 分励 辅助
- |---CM1 CM3型 手操机构
- |---接线铜板 级间距扩展器
- |---相间隔板 隔弧片
- ABB型 开关附件
- |---加长接线板
- |---相间隔板
- |---手操机构
- DZ20附件 DZ20LE配件
- |---DZ20 分励脱扣 辅助触头
- |---DZ20 DZ20L手操机构
- |---DZ20 DZ20L接线铜板
- |---DZ20 DZ20L隔弧板
站内搜索
最新产品
- 产品详情
- 联系方式
- 产品评价
- 供货总量：
- 发货期限： 自买家付款之日起 天内发货
- 所在地：浙江省 温州市 乐清市
DZ20C-400塑壳断路器(空气开关)
DZ20C-400和DZ20Y-400的区别
DZ20C-400和DZ20Y-400的区别
DZ20C-400和DZ20Y-400的外形、安装尺寸、功能都是一样的，唯一的区别是DZ20Y-400的接线处是双孔的，必须要配接线铜板才能接线，DZ20C-400的接线处是单孔的，线可以直接接在开关上，其他的都是一样的。
------------------------------------------------------
DZ20塑壳断路器（空气开关）
一：适用范围
DZ20系列塑壳断路器的额定绝缘电压为660V，交流50Hz或60Hz、额定工作电压至380V，其额定电流至1250A。一般作为配电用，额定电流225A及以下和400Y型的断路器亦可作为保护电动机用。在正常情况下，断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。
四级断路器主要用于交流50hz、额定电压380V(400V)，额定电流100至630A三相四线制的系统中，它能保护用户和电源完全断开确保安全。
配电用断路器在配电网络中用来分配电能，且可作为线路及电源设备的过载、短路和欠电压保护。
保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和运转中分断以及作为电动机的过载
短路和欠电压保护。
本产品符合GB14048.2标准。
DZ20系列塑壳断路器的额定绝缘电压为660V，交流50Hz或60Hz、额定工作电压至380V，其额定电流至1250A。一般作为配电用，额定电流225A及以下和400Y型的断路器亦可作为保护电动机用。在正常情况下，断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。
四级断路器主要用于交流50hz、额定电压380V(400V)，额定电流100至630A三相四线制的系统中，它能保护用户和电源完全断开确保安全。
配电用断路器在配电网络中用来分配电能，且可作为线路及电源设备的过载、短路和欠电压保护。
保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和运转中分断以及作为电动机的过载
短路和欠电压保护。
本产品符合GB14048.2标准。
二：型号及含义
DZ20断路器的常见型号有：
DZ20-100 DZ20-160 DZ20-225 DZ20-400 DZ20-630 DZ20-1250
DZ20Y-100/3300,DZ20Y-100/3200,DZ20Y-100/3308,DZ20Y-100/3318
DZ20Y-225/3300,DZ20Y-225/3200,DZ20Y-225/3308,DZ20Y-225/3318
DZ20Y-400/3300,DZ20Y-400/3200,DZ20Y-400/3308.DZ20Y-400/3318
DZ20Y-630/3300,DZ20Y-630/3200,DZ20Y-630/3308,DZ20Y-630/3318
除了一般的Y型外，常用的还有C,G等型号，同时还有透明壳系列提供选择。
DZ20-100 DZ20-160 DZ20-225 DZ20-400 DZ20-630 DZ20-1250
DZ20Y-100/3300,DZ20Y-100/3200,DZ20Y-100/3308,DZ20Y-100/3318
DZ20Y-225/3300,DZ20Y-225/3200,DZ20Y-225/3308,DZ20Y-225/3318
DZ20Y-400/3300,DZ20Y-400/3200,DZ20Y-400/3308.DZ20Y-400/3318
DZ20Y-630/3300,DZ20Y-630/3200,DZ20Y-630/3308,DZ20Y-630/3318
除了一般的Y型外，常用的还有C,G等型号，同时还有透明壳系列提供选择。
注：
1．表中所列规格用户根据需要选取，但在一台断路器中不应超过表中每格中所规定的项目。
2．辅助触头400A及以上为二常开二常闭，225A以下为一常开一常闭。
3．断路器有欠电压脱扣器和分励脱扣器。其电压规格交流有220V、380V，直流有110V、220V供四种。欠压脱扣器电压仅有交流规格。
4．报警触头均为一常开、一常闭触头；
5．壳架等级100A、225A中无248、258、278、348、358、378的规格。
*复式脱扣器——为带瞬时脱扣器和热脱扣器的脱扣器。
1．表中所列规格用户根据需要选取，但在一台断路器中不应超过表中每格中所规定的项目。
2．辅助触头400A及以上为二常开二常闭，225A以下为一常开一常闭。
3．断路器有欠电压脱扣器和分励脱扣器。其电压规格交流有220V、380V，直流有110V、220V供四种。欠压脱扣器电压仅有交流规格。
4．报警触头均为一常开、一常闭触头；
5．壳架等级100A、225A中无248、258、278、348、358、378的规格。
*复式脱扣器——为带瞬时脱扣器和热脱扣器的脱扣器。
三：结构特征
DZ20塑壳断路器是以Y型为基本产品，由绝缘外壳、操作机构、触头系统和脱扣器四个部分组成。断路器的操作机构具有使触头快速合闸和分断的功能，其“合”“分”“再扣”和“自由脱扣”位置以手柄位置来区分。
C型、J型和G型断路器是在Y型基本产品基础上派生设计而成(除C型160A外)。J型断路器是将Y型断路器的触头进行结构改进，使之在短路情况下，在机构动作之前，动触头能迅速斥开，达到提高通断能力的目的。
G型断路器是在Y型断路器的底板后串联的一个平行导体组成的斥力限流触头系统，该系统比J型的斥力触头长，断开距离也大，因此能更迅速的限流。
四级断路器中性极(N)不装脱扣元件，位于最右侧位置。在分合过程中，中性极规定为闭合时较其他三级先接触，分闸时较其他三级后断开。
C型断路器是为满足630KVA及以下变压器电网中的配电保护之需要，通过先用经济型材料的简化结构及改进工艺等办法，能够达到较好的经济效果。
四：特性
1.DZ20系列断路器主要技术性能
C型、J型和G型断路器是在Y型基本产品基础上派生设计而成(除C型160A外)。J型断路器是将Y型断路器的触头进行结构改进，使之在短路情况下，在机构动作之前，动触头能迅速斥开，达到提高通断能力的目的。
G型断路器是在Y型断路器的底板后串联的一个平行导体组成的斥力限流触头系统，该系统比J型的斥力触头长，断开距离也大，因此能更迅速的限流。
四级断路器中性极(N)不装脱扣元件，位于最右侧位置。在分合过程中，中性极规定为闭合时较其他三级先接触，分闸时较其他三级后断开。
C型断路器是为满足630KVA及以下变压器电网中的配电保护之需要，通过先用经济型材料的简化结构及改进工艺等办法，能够达到较好的经济效果。
四：特性
1.DZ20系列断路器主要技术性能
(1)各部件主要技术参数 (1)瞬时脱扣器整定电流Ir：
注：C型瞬时脱扣器整定电流Ir=10In。
(2)配电用反时限特性见表1，电动机保护用反时限见表2 表1
(2)配电用反时限特性见表1，电动机保护用反时限见表2 表1
表2
(3)分励脱扣器：短时工作制。额定控制电源电压：AC220、380V，DC110、220V
(4)欠电压脱扣器：额定工作电压：AC220，380V。在电源电压等于或大于85%Ue时能保证断路器可靠闭合，当电源电压低于35%Ue时能防止断路器闭合，当电源电压为(70%～35%)Ue时，断路器能可靠断开。
(5)报警触头：额定工作电压：AC220V，约定发热电流：1A
(6)辅助触头：在不装欠电压脱扣器和分励脱扣器时，可装辅助触头。辅助触头额定值见表3；接通和分断能力见表4；电寿命试验参数见表5；寿命次数为印50次。
表3
表3
表4
注：表中225A及以下Pe=30W，400A及以上Pe=45W。P=Ue·Ie为稳定状态功率损耗(下同)
表5
注：表中225A及以下Pe=30W，400A及以上Pe=45W
DZ20塑壳断路器（空气开关）的外部附件
1.电动操作机构有关参数及断路器安装电动操作机构后总高度H见表。
DZ20塑壳断路器（空气开关）的外部附件
1.电动操作机构有关参数及断路器安装电动操作机构后总高度H见表。
2 手动操作机构安装尺寸见表.
五：外形及安装尺寸
