 美国ITC 替代品 易恩大功率IGBT静态测试仪

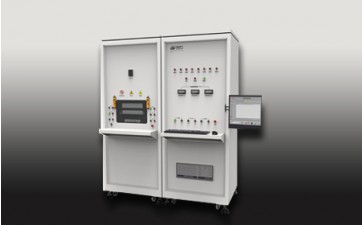

EN-3020C IGBT静态参数测试系统

系统概述

EN—3020C测试系统（以下简称系统）是西安易恩电气科技有限公司推出的IGBT静态测试系统，该系统符合国军标GJB128-86和国家标准GB/T 4587-94测试规范。

系统适合工厂、研究所用做IGBT及其模块的筛选、检验、分析以及器件生产厂用做生产测试，是一款针对IGBT的各种静态参数而研制的智能测试系统。

系统标准功率源为3500V/200A，电流可扩展至2000A。

系统的自动化程度高，按照操作人员设定的程序自动工作，实现全自动化的智能测试，计算机记录测试结果，测试结果可转化为文本或 EXCEL 格式存储。测试方法灵活，可完美测试器件以及单个单元和多单元的模块测试。

系统采用品牌工控机，具有抗电磁干扰能力强，排风量大等特点

系统安全稳定，PLC 对设备的工作状态进行全程实时监控并与硬件进行互锁。



EN-3020C测试系统中控制系统主要由计算机控制系统和PLC控制系统组成



系统特征

针对IGBT的各种静态参数而研制的智能测试系统

大功率（IV可扩展至4500A，6000V）

自动化程度高（按照操作人员设定的程序自动工作）

计算机记录测试结果，测试结果可转化文本或EXECL格式存储

采用品牌工控机，具有抗电磁干扰能力强，排风量大等特点

测试方法灵活（可完美测试器件以及单个和多单元的模块测试）

安全稳定（PLC对设备的工作状态进行全程实时监测并与硬件进行互锁）

测试范围

EN-3020C系统是专为测试IGBT而设计。能够真实准确测试出IGBT的各种静态参数：其测试范围如下：

1）栅极-发射极漏电流测试                     V_GES、I_GES

2）栅极-发射极阈值电压测试                   Vge（th）

3）集电极-发射极电压测试测试                 V_CES、I_CES

4）集电极-发射极饱和电压测试测试             Vge（sat）、I_C

5）二极管压降测试测试                        V_F、I_F

6）二极管反向可恢复直流电压测试          V_R、I_R

外形尺寸和电源要求

尺 寸：800×800×1800（mm）

质 量：210kg

环境温度：15~40℃

工作电压：AC220V±10%无严重谐波

电网频率：50Hz±1Hz

通信接口： USB RS232

系统功耗： 380W
