HJ18-G1232DNK光电开关NPN常开详细介绍

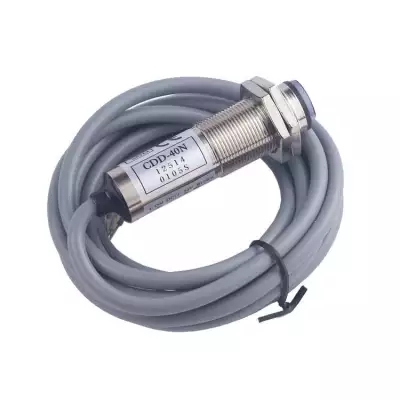

山东思达HJ18-G1232DNK光电开关NPN常开

光电开关

光电开关也叫做光电传感器，原理是利用被检测的物体对光束的遮挡或者发射作用，从而判断有没有物体的，将发射端与接收端的光线的变化转化为电流，达到检测的目的。

光电开关也叫做光电传感器，原理是利用被检测的物体对光束的遮挡或者发射作用，从而判断有没有物体的，将发射端与接收端的光线的变化转化为电流，达到检测的目的。

山东思达HJ18-G1232DNK光电开关NPN常开

技术参数：

输出类型有：

1：三线NPN常开或常闭

2：三线PNP常开或常闭

3：四线NPN或PNP（常开+常闭）

4：DC二线常开或常闭

5：AC二线常开或常闭

6：工作电压：10－30V DC （90~250V AC ）

7：输出电流：200mA (交流 300mA)

8、感应方式：红外感应

9、响应时间：对射型＜5ms/漫反射型＜3ms

10、标准检测体：白色A4纸；

11、工作环境温度：-25℃－80℃

山东思达HJ18-G1232DNK光电开关NPN常开

光电开关分类

1、按照光电开关的结构的不同可以将光电开关分为放大器分离型光电开关、放大器内藏型光电开关和电源内藏型光电开关三类。

2、按照检测方式的不同可以将光电开关分为漫射式光电开关、对射式光电开关、镜面反射式光电开关、槽式光电开关和光纤式光电开关。

山东思达HJ18-G1232DNK光电开关NPN常开

光电开关使用方法

1、光电开关通过自身调节，在光电开关使用之前，会进行开关本身及外观的检测，看看是否有损坏或者不符的情况。

2、使用光电开关避开遮挡物时，就会对带有颜色彩的货物，物件之间的间距较大， 透明物体暴露在强烈的阳光下，由于反射性较弱或者是光线被干扰，光电开关就就不会起到作用。

3、光电开关在检测到物体之外的时候，可以通过逆时针调节按钮进行调节，直到调节到能感应到物体的时候位置。在操作的时候，需要注意的一点是禁止光电开关带电操作，避免危险的发生。

山东思达HJ18-G1232DNK光电开关NPN常开

光电开关使用注意事项

1、在进行的光电开关使用的时候，为保证使用的效果，需要保证使用场合的干净后。

2、对于强酸强碱的环境以及化学腐蚀较强的场合严禁使用，以免发生危险。

3、在户外或者是阳光直射的地方尽量避免使用。

4、在恶劣的天气或者是温度环境变化比较大的地方不要使用，一些容易发生冲击和振动的区域也需要及时避开。

5、光电开关在操作使用的环境中，对于水、油飞溅 的地方也要尽量地避免。

山东思达HJ18-G1232DNK光电开关NPN常开

特点：

光电开关是传感器的一种，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。由于光电开关输出回路和输入回路是电隔离的（即电绝缘），所以它可以在许多场合受到应用。采用集成电路技术和SMT表面安装工艺而制造的新一代光电开关器件，具有延时、展宽、外同步、抗相互干扰、可靠性高、工作区域稳定和自诊断等智能化功能。这种新颖的光电开关是一种采用脉冲调制的主动式光电探测系统型电子开关，它所使用的冷光源有红外光、红色光、绿色光和蓝色光等，可非接触，无损伤地迅速和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。具有体积小、功能多、寿命长、精度高、响应速度快、检测距离远以及抗光、电、磁干扰能力强的优点。

山东思达HJ18-G1232DNK光电开关NPN常开

接线：

光电开关那个二极管是发光二极管，输出则是光敏三极管，C就是集电极，E则是发射极。

一般三极管作开关使用时，通常都用集电极作输出端。

一般接法：二极管为输入端，E接地，C接负载，负载的另一端需要接正电源。这种接法适用范围比较广。

特殊接法：二极管为输入端，C接电源正，E接负载，负载的另一端需要接地。这种接法

适用于负载等效电阻很小的时候（几十欧姆以内），如果负载等效电阻比较大，可能会引关三极管工作点不正常，导致开关工作不可靠。

山东思达HJ18-G1232DNK光电开关NPN常开

用途：

可检测各种不同的物体，如：玻璃、铁、塑胶、木材、液体...等等，根据光量的反射与接收进行检测。

可识别物体颜色：根据颜色反射率与吸收率，光电传感器能检测物体反射光从而识别颜色。

可广泛应适用于机械、化工、造纸、轻工等行业作限位、定位、检测、计数、测速、等其它工业自动化感测用途。

山东思达HJ18-G1232DNK光电开关NPN常开

注意事项：

1、红外线漫反射型光电开关，所采用的标准检测体为平面白色画纸（如检测的物体是黑色、红色、或黄色等，需在订购时特别提出）

2、红外线光电开关在环境照度高的情况下都能稳定工作，但原则上应回避将传感器光轴正对阳光等强光源。

3、对射型光电开关***小可检测宽度为该种光电开关透镜的80%。

4、当使用感性负载（如灯、电动机等）时，其瞬态冲击电流较大，可能劣化或损坏交流二线的光电开关，在这种情况下，请经过交流继电器作为负载来转换使用。

5、红外线光电开关的透镜可用擦镜纸擦拭，禁用稀释溶剂等化学品，以免yongjiu性损坏塑料镜。

6、针对用户的现场实际要求，在一些较为恶劣的条件，如灰尘较多的场合，所生产的光电开关在灵敏度的选择上增加了50%，以适应长期使用中延长光电开关的维护周期。

7、产品均为SMT工艺生产制造，并经严格的老化测试合格后才出厂，在一般情况下使用均不会出现损坏；为保证意外性发生，请在接通电源前检查接线是否正确，核定电压是否为额定值

山东思达HJ18-G1232DNK光电开关NPN常开

总结：

光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及an全防护等诸多领域。此外，利用红外线的隐蔽性，还可在银行、仓库、商店、办公室以及其它需要的场合作为防盗警戒之用。
