思达NQLSM-HG7远距离检测对射式光电传感器

手机扫描查看

NQLSM-HG7远距离检测对射式光电传感器详细介绍

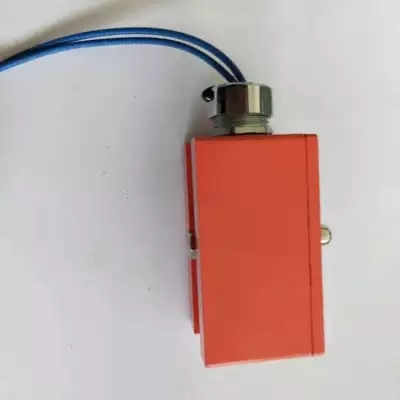

思达NQLSM-HG7远距离检测对射式光电传感器

检测方式分类：

按检测方式可分为漫射式、对射式、镜面反射式、槽式光电开关和.光纤式光电开关

对射型由发射器和jieshouqi组成，结构上是两者相互分离的，在光束被中断的情况下会产生一个开关信号变化，典型的方式是位于同一轴线上的光电开关可以相互分开达50米。

特征：辨别不透明的反光物体；you效距离大，因为光束跨越感应距离的时间仅一次；不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中；装置的消耗高，两个单元都bixu敷设电缆。

漫反射型是当开关发射光束时，目标产生漫反射，发射器和jieshouqi构成单个的标准部件，当有足够的组合光返回jieshouqi时，开关状态发生变化，作用距离的典型值一般到3米。特征：you效作用距离是由目标的反射能力决定，由目标表面性质和和颜色决定；较小的装配开支，当开关由单个元件组成时，通常是可以达到粗定位；采用背景抑制功能调节测量距离；对目标上的灰尘mingan和对目标变化了的反射性能mingan。

镜面反射由发射器和jieshouqi构成的情况是一种标准配置，从发射器发出的光束在对面的反射镜被反射，即返回jieshouqi，当光束被中断时会产生一个开关信号的变化。光的通过时间是两倍的信号持续时间，you效作用距离从0.1米至20米。特征：辨别不透明的物体；借助反射镜部件，形成高的you效距离范围；不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中。

槽式光电开关通常是标准的U字型结构，其发射器和jieshouqi分别位于U型槽的两边，并形成

一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了检测到的开关量信号。槽式光电开关比较an全可靠的适合检测高速变化，分辨透明与半透明物体。

光纤式光电开关采用塑料或玻璃光纤传感器来引导光线，以实现被检测物体不在相近区域的检测。通常光纤传感器分为对射式和漫反射式。

输出类型有：

1：三线NPN常开或常闭

2：三线PNP常开或常闭

3：四线NPN或PNP（常开+常闭）

4：DC二线常开或常闭

5：AC二线常开或常闭

6：工作电压：10－30V DC （90~250V AC ）

7：输出电流：200mA (交流 300mA)

8、感应方式：红外感应

9、响应时间：对射型＜5ms/漫反射型＜3ms

10、标准检测体：白色A4纸；

11、工作环境温度：-25℃－80℃

思达NQLSM-HG7远距离检测对射式光电传感器

简介：

光电开关是传感器的一种，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。由于光电开关输出回路和输入回路是电隔离的（即电绝缘），所以它可以在许多场合受到应用。采用集成电路技术和SMT表面安装工艺而制造的新一代光电开关器件，具有延时、展宽、外同步、抗相互干扰、可靠性高、工作区域稳定和自诊断等智能化功能。这种新颖的光电开关是一种采用脉冲调制的主动式光电探测系统型电子开关，它所使用的冷光源有红外光、红色光、绿色光和蓝色光等，可非接触，无损伤地迅速和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。具有体积小、功能多、寿命长、精度高、响应速度快、检测距离远以及抗光、电、磁干扰能力强的优点。

思达NQLSM-HG7远距离检测对射式光电传感器

产品特性：

对射型、漫反射型、回归反射型光电开关都有防止相互干扰功能，安装方便；

响应速度快红外调制型光电检测，性能稳定、响应速度快、抗冲击、耐振动、光扰小、超长寿命；

对射型、回归反射型及漫反射型三大类型近百种规格产品可选。

检测距离可选范围广，从3mm-100m,光电开关以适用不同使用要求，圆柱形（M12/M18/M30)，方型等多种外型规格可选。

开关量输出种类丰富，分直流二线、直流三线、直流四线及交流二线、继电器输出等，NPN或PNP极性任选。

连接方式有电缆型及航空插座型，分为2线、3线、4线电缆及航空插座型。

宽范围工作电压，方便系统设计，直流型为DC10-30V，交流型为AC 20-250V。

可检测各种不同的物体，如：玻璃、铁、塑胶、木材、液体...等等，根据光量的反射与接收进行检测。

可识别物体颜色：根据颜色反射率与吸收率，光电传感器能检测物体反射光从而识别颜色。

可广泛应适用于机械、化工、造纸、轻工等行业作限位、定位、检测、计数、测速、等其它工业自动化感测用途。

思达NQLSM-HG7远距离检测对射式光电传感器

光电开关接线：

光电开关那个二极管是发光二极管，输出则是光敏三极管，C就是集电极，E则是发射极。

一般三极管作开关使用时，通常都用集电极作输出端。

一般接法：二极管为输入端，E接地，C接负载，负载的另一端需要接正电源。这种接法适用范围比较广。

特殊接法：二极管为输入端，C接电源正，E接负载，负载的另一端需要接地。这种接法

适用于负载等效电阻很小的时候（几十欧姆以内），如果负载等效电阻比较大，可能会引关三极管工作点不正常，导致开关工作不可靠。

思达NQLSM-HG7远距离检测对射式光电传感器

主要用途：

1.检测距离长传送带、停车场、电梯

2.受检测对象物的制约少塑料加工机械、橡胶加工机械

3.响应速度快自动组装机械、包装机械

4.检测微小物体半导体制造机械

5.可对区域进行检测冲压机械、无人搬运车

6.小型、便携自动组装机械

7.通过检测、进入监测、位置检测、时刻检测、方向辨别

思达NQLSM-HG7远距离检测对射式光电传感器

注意事项：

光电开关可用于各种应用场合。另外，在使用光电开关时，还应注意环境条件，以使光电开关能够正常可靠的工作。

强光源：光电开关在环境照度较高时，一般都能稳定工作。但应回避将传感器光轴正对太阳光、白炽灯等强光源。在不能改变传感器（受光器）光轴与强光源的角度时，可在传感器上方四周加装遮光板或套上遮光长筒。

相互干扰：新型光电开关通常都具有自动防止相互干扰的功能，因而不必担心相互干扰。然而，HGK系列对射式红外光电开关在几组并列靠近安装时，则应防止邻组和相互干扰。防止这种干扰*you效的办法是投光器和受光器交叉设置，超过2组时还拉开组距。也可以使用不同频率的机种。

光电开关防止相互干扰的you效办法是拉开间隔。而且检测距离越远，间隔也应越大，具体间隔应根据调试情况来确定。当然，也可使用不同工作频率的机种。

镜面角度：当被测物体有光泽或遇到光滑金属面时，一般反射率都很高，有近似镜面的作用，这时应将投光器与检测物体安装成10～20°的夹角，以使其光轴不垂直于被检测物体，从而防止误动作。

背景物：使用反射式扩散型投、受光器时，有时由于检出物离背景物较近，光电开关或者背景是光滑等反射率较高的物体而可能会使光电开关不能稳定检测。因此可以改用距离限定型投、受光器，或者采用远离背景物、拆除背景物、将背景物涂成无光黑色、或设法使背景物粗糙、huian等方法加以排除。

自诊断：在安装或使用时，有时可能会由于台面或背景影响以及使用振动等原因而造成光轴的微小偏移、透镜沾污、积尘、外部噪声、环境温度超出范围等问题。这些问题有可能会使光电开关偏离稳定工作区，这时可以利用光电开关的自诊断功能而使其通过STABLITY绿色稳定指示灯发出通知，以提醒使用者及时对其进行调整。

台面影响：投光器与受光器在贴近台面安装时，可能会出现台面反射的部分光束照到受光器而造成工作不稳定。对此可采用使受光器与投光器离开台面一定距离并加装遮光板的。

严禁用稀释剂等化学物品，以免损坏塑料镜。高压线、动力线和光电传感器的配线不应放在同一配线管或用线槽内，否则会由于感应而造成（有时）光电开关的误动作或损坏，所以原则上要分别单独配线

思达NQLSM-HG7远距离检测对射式光电传感器

总结：

常用的红外线光电开关，是利用物体对近红外线光束的反射原理，由同步回路感应反射回来的光的强弱而检测物体的存在与否来实现功能的，光电传感器首先发出红外线光束到达或透过物体或镜面对红外线光束进行反射，光电传感器接收反射回来的光束，根据光束的强弱判断物体的存在。红外光电开关的种类也非常的多，一般来说有镜反射式光电开关、漫反射式、槽式、对射式、光纤式等几个主要种类。光电开关快易优自动化选型有收录。

在不同的场合使用不同的光电开关，例如在电磁振动供料器上经常使用光纤式光电开关，在间歇式包装机包装膜的供送中经常使用漫反射式光电开关，在连续式高速包装机中经常使用槽式光电开关。
