TYSLT2-11思达防水拉绳开关380V详细介绍

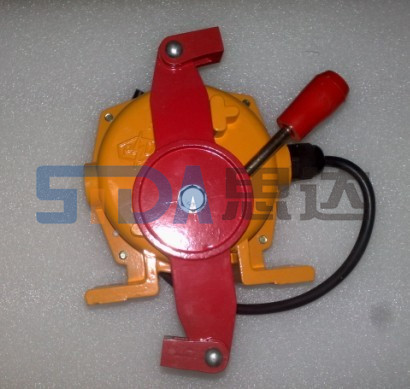

TYSLT2-11思达防水拉绳开关380V

拉绳开关（Cle Pl Switch）俗称“紧急停机开关”。作用于带式输送现场需要停机时，通过开关动作使输送机停机。

拉绳开关用于皮带机的紧急停机，钢丝绳一端固定在一个固定的吊环上，另一端固定在开关臂杆上，开关到固定端的距离通常不超过30米，两开关之间的距离通常不超过60米，向上向下或拉动的力促使臂杆转动到了baojing位置，触动微动开关并锁定直到人工手动复位。

结构特征与工作原理

本开关采用回转式凸轮结构。当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出baojing信号和停机信号。复位方式I型为自动复位，拉杆解除拉力后，凸轮结构自动复位到原始状态。II型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计，较好防止水、灰尘进入机壳内。

1、坚固的铸铝外壳，为，特殊的环境可选择特殊的表面处理。

2、整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。所gongchan品密封性能良好,接点固化,外壳耐腐蚀。

TYSLT2-11防水拉绳开关380V技术指标

接点容量：AC380V 3A  10A

绝缘电压：AC1000V历时1min

使用寿命：10万次

接点形式：双断点（I常开I常闭）

环境温度：-40-+60℃

相对温度：不大于90

海拔高度：＜2000m

动作角度：15°极限角度75°

TYSLT2-11防水拉绳开关380V安装与接线

1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。

2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。

3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。

4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点

TYSLT2-11防水拉绳开关380V技术参数

1． 使用环境条件

a.环境温度：-30℃~70℃

b.相对湿度不大于85%

TYSLT2-11防水拉绳开关380V结构特点

1． 本产品采用铝合金铸造壳体、强度高、重量轻。

2． 外壳防护等级达到IP67，可在恶劣环境下长期工作。

3． 本产品动作灵敏、稳定性高、性能可靠。

TYSLT2-11防水拉绳开关380V安装

皮带拉绳开关\位置kongzhiqi的钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在开关臂上，钢丝绳应每3米用一个有孔螺栓支撑，开关到固定点的距离应不超过30米，两开关间的距离不超过60米。当外力促使开关臂杆转动到baojing位置时，触动微动开关并锁定，直到人工复位。适用于室内外安装。表面特殊处理可用于酸、碱、盐性区域。镀镍表面用于强腐蚀区域。

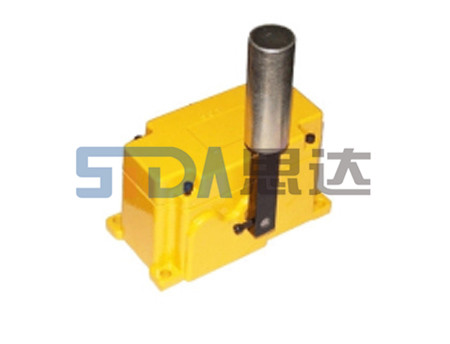

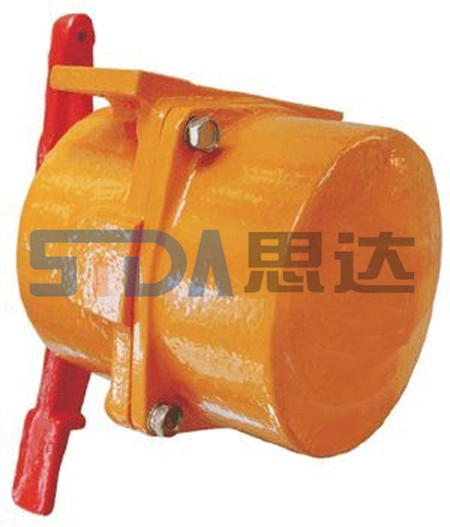

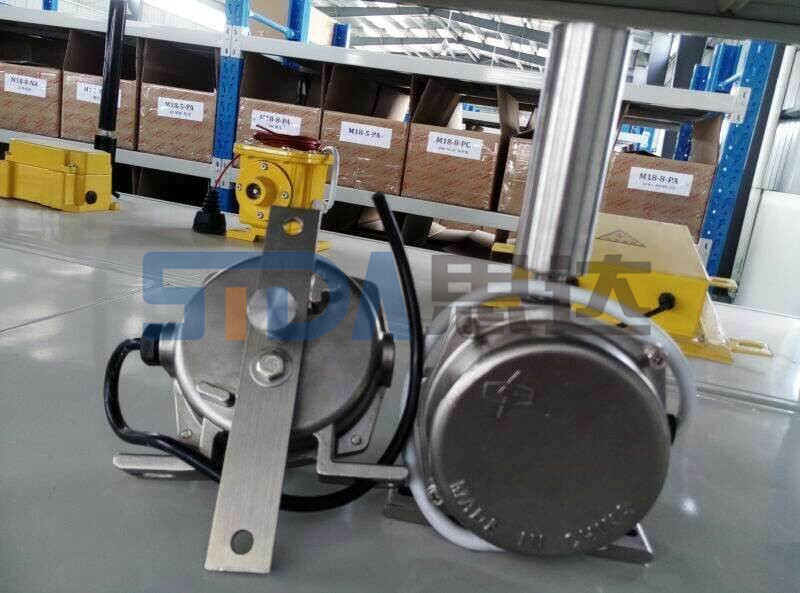

TYSLT2-11思达防水拉绳开关380V

工作原理

拉绳开关是带式输送机bibei的anquan保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场dedao广泛的应用。

拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。

拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使jingmi凸轮发生位移，驱动微动开关切断控制线路，使得输送机停止运行。

TYSLT2-11防水拉绳开关380V特点

1、拉绳开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端。

2、通用的安装设计使拉线形状既可安装在输送机纵梁顶部也可安装在其两侧。

3、坚固的铸铝外壳，为NEMA4，特殊的环境可选择特殊的表面处理。

4、整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。

5、结构件设计紧凑。

6、醒目的黑色臂杆衬托huangse或银色壳体，易于辨别baojing或正常状态。

7、提供完整的附件，包括钢丝绳、绳夹及拉线支撑螺栓。

8、手动杠杆复位。

分类

拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。

自动复位：动作后能自动回到初始位置，但可能会造成误差启动。

手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。
