XXLS-J-16思达带灯显手动复位拉绳开关详细介绍

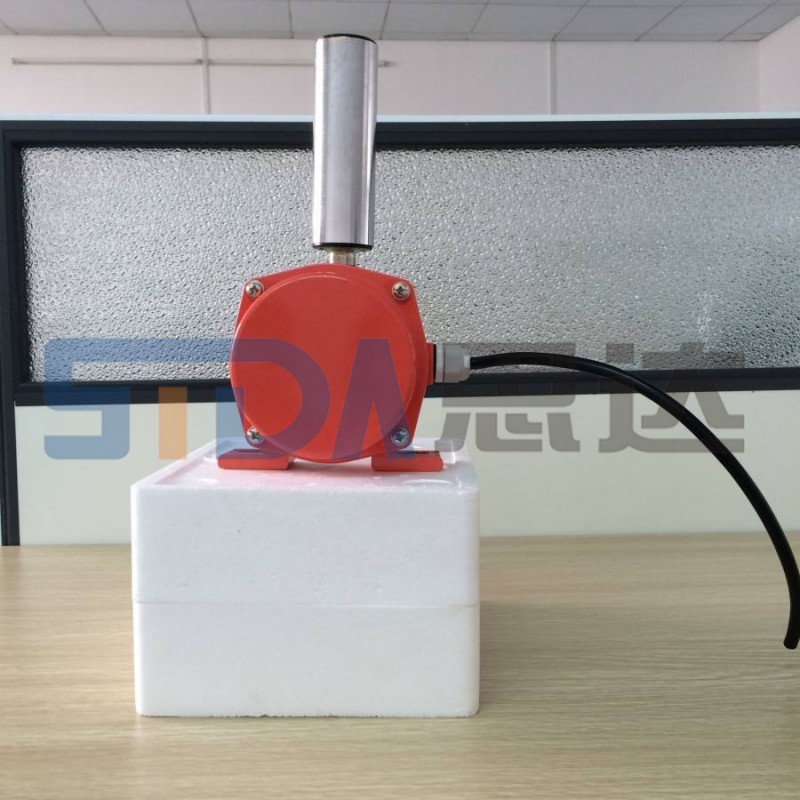

XXLS-J-16A带灯显手动复位拉绳开关

XXLS-J-16A拉绳开关|报价

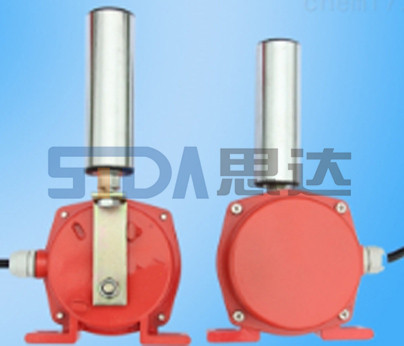

XXLS-J-16A拉绳开关|图片

拉绳开关型号：XXLS-J-16A、双向拉绳开关、XXLS-J-16A、拉线开关、XXLS-J-16A、屋外型跑偏开关、

XXLS-J-16A、拉绳开关现货、XXLS-J-16A、拉绳开关、XXLS-J-16A、拉绳开关、

XXLS-J-16A、不锈钢拉绳开关、XXLS-J-16A含地址编码器拉绳开关

供应XXLS-J-16A双向拉绳开关，拉绳开关220/380V用于带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。

XXLS-J-16A思达带灯显手动复位拉绳开关质量好，品质过硬，不需要经常维护，采用微动开关生产。外壳采用压铸铝，结实牢固，重量轻，有防腐耐油防尘等特点。当设备出现故障及危害人身安全时，拉动绳索，绳索牵引使双向拉板向左或向右转动；连接在转动轴尾部的检测片也随着双向拉板向左或向右转动而转向光电偶合器方向，使其进入光电偶合器的检测范围；此时光电偶合器由阻断状态变成导通状态，使中间继电器工作，常闭触点转为常开触点，电路阻断，向控制系统发出报警信号或迫使运行中的电动机立即停车（现场联锁），保护人身及设备安全。山东思达提供低的、快的交货、优的服务，***提供技术解决方案。欢迎订购！！！

XXLS-J-16A带灯显手动复位拉绳开关技术参数：

工作电压：24~380V              a.环境温度：-30℃~70℃

工作电压 AC220V

动作角度 25°                          b.相对湿度不大于85%

触点容量 AC220V  3A

极限角度 75°

接点形式 双断点1常开1常闭

使用寿命 10万次 重    量 2.5Kg

绝缘电阻：＞500MΩ

输出信号：无源开关量信号，一常开，一常闭

环境温度：-20℃~+60℃

环境湿度：＜90

防护等级：IP65

复位方式：自动复位/手动复位

响应时间：＜2mS

控制触点容量：AC380V/2A-1

动作力：50&plun;10N

海拔高度：＜2000m

XXLS-J-16A带灯显手动复位拉绳开关安装与接线

1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。

2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。

3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。

4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点

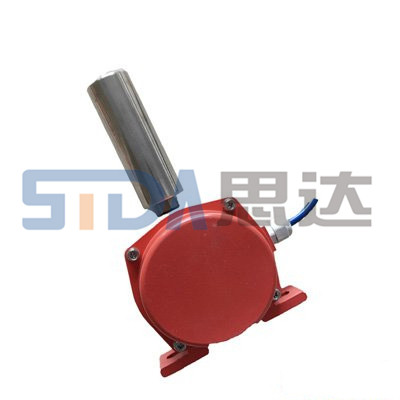

XXLS-J-16A带灯显手动复位拉绳开关

电压：110V、220V、380V电流：1A、2A、3A、4A、5A、.......15A

适用范围：双向拉绳开关广泛用于冶金、煤炭、水泥、采矿、电力、港埠、化工等领域的各种专门从事散料输送的输送设备.

XXLS-J-16A带灯显手动复位拉绳开关产品特点：

--拉绳开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端。--通用的安装设计使拉线形状既可安装在输送机纵梁顶部也可安装在其两侧。--坚固的铸铝外壳，为NEMA4，特殊的环境可选择特殊的表面处理。--整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。--结构件设计紧凑。--醒目的黑色臂杆衬托黄色或银色壳体，易于辨别报警或正常状态。--提供完整的附件，包括钢丝绳、绳夹及拉线支撑螺栓。--手动杠杆复位。

适用范围适用于以下设备的紧急或正常关机常规皮带输送机梭式输送机裙边式给料输送机斗式提升机包装生产线堆料／取料系统，起重机，挖掘机轮船装卸系统水平给料机

结构特征与工作原理：

本开关采用回转式凸轮结构。当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出报警信号和停机信号。复位方式I型为自动复位，拉杆解除拉力后，凸轮结构自动复位到原始状态。II型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计，较好防止水、灰尘进入机壳内。

XXLS-J-16A带灯显手动复位拉绳开关主要组成部分

双向拉绳开关主要是由拉杆、凸轮、复位柄、锁槽、微动开关等部件组成。拉绳开关安装于皮带式输送机两侧机架之上，采用钢丝绳沿着输送机设备两侧将开关连接起来。在输送带设备发生紧急事故情况下时，在输送机沿线任意处拉动钢丝绳，钢丝绳将会牵动驱动臂开始旋转，通过传动轴从而带动扭力弹簧使精密的凸轮发生位移，驱动双向拉绳开关切断控制线路，使得输送机快速的停止运行。

结构特点本机采用铝合金精密压铸壳体、强度高、重量轻；外壳达,密封性好，防水、防尘，可在恶劣环境中工作；触点容量大，动作灵敏、可靠。

我厂生产输送机皮带保护系列成套设备，售后服务好，质量有保障，交货速度快，大量现货。直接发货的诚信商家。在电厂、水泥厂、煤矿、化工厂、码头得到广泛的使用。两级跑偏开关、跑偏控制器、双向拉绳开关、拉线开关、拉绳控制器、速度检测器、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、欠速开关、堆煤开关、溜槽堵料开关、煤流开关、倾斜开关、撕裂开关、皮带输送装置控制柜、矿用声光报警器、井筒磁开关、声光组合信号器等自动化工控电器。
