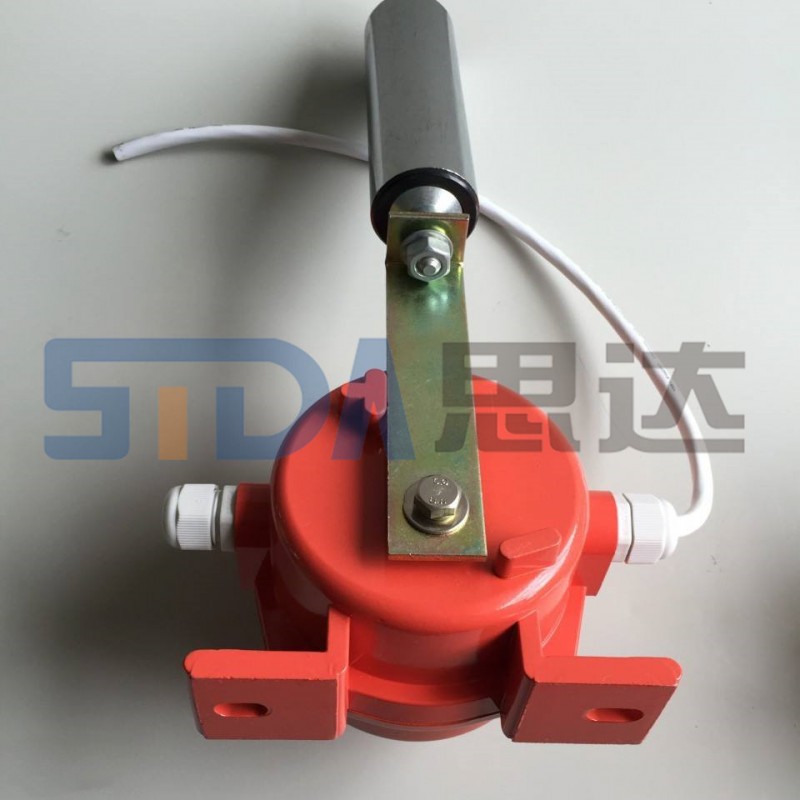

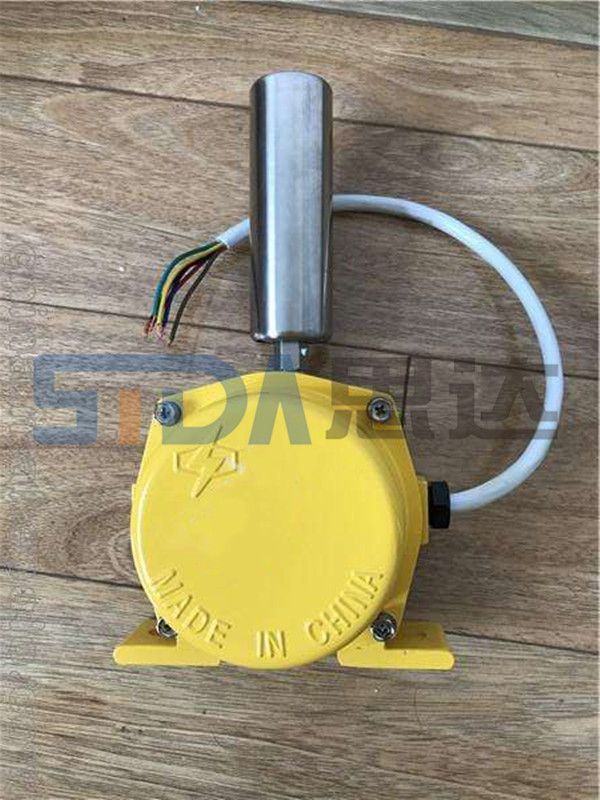

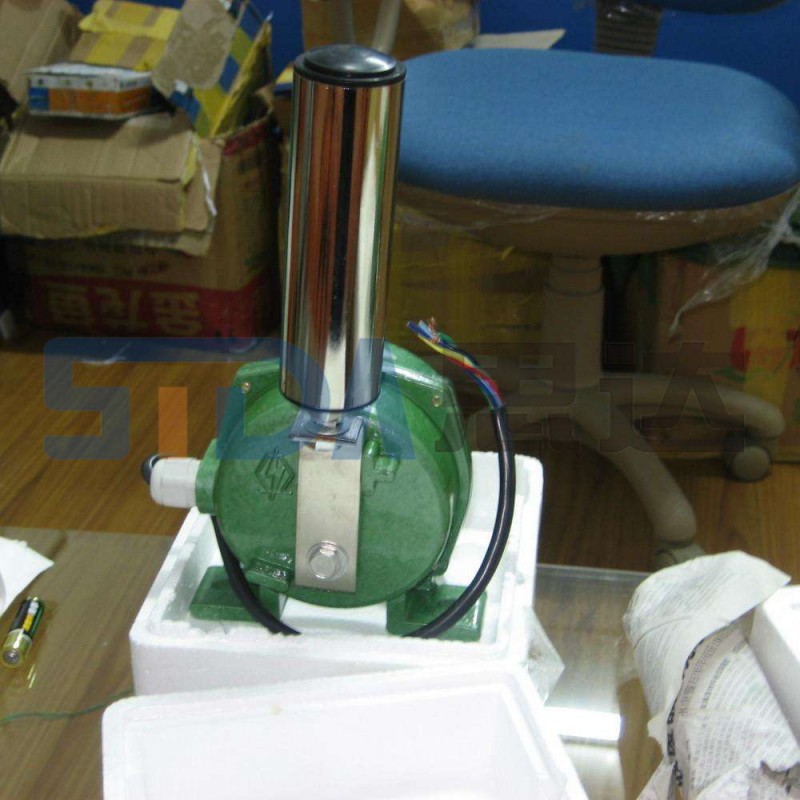

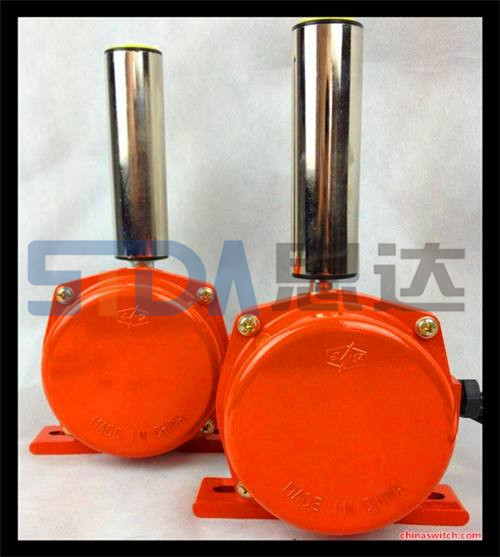

跑偏开关PK1-2B-TH

跑偏开关PK1-2B-TH结构特点

1.本产品采用铝合金铸造壳体、强度高、重量轻，

2.开关采用进口的行程开关，触点容量大，动作灵敏，使用寿命长，密封性好。

3.外壳防护等级达到IP65，可在恶劣环境下长期工作。

4.本产品动作灵敏、稳定性高、性能可靠。

跑偏开关PK1-2B-THPK1-2B-I485-TH两级跑偏开关的描述：

引进美国技术，关键零部件进口；

两级动作，*级，第二级紧急停机；

通用的外形设计，即可安装在输送机纵梁顶部，也可安装在其两侧；

坚固厚实的铸铝外壳，适合工业环境应用；

整体式盖板设计，使得安装接线非常方便；

无须拆除动作杆，即可打开盖板。

PK1-2B-TH技术参数：

1. 额定电压：AC380V

2．额定电流：5安

3. 触点数量:二组独立的常开、常闭接点

4．外壳防护别：DT型尘密外壳，防护等IP67

5．周围环境温度：-25～80℃

6．开关能在频率为10-60Hz，振幅为0.75mm(10g)的振动条件下工作

7．外形尺寸：壳体L×W×H（mm）190×135×100。

8．操作力：5～7㎏

9．通讯接口：RS485地址编码 联网通讯（对后缀BM的型号有效

PK1-2B-TH使用环境条件：

a.环境温度：-40℃~60℃

b.相对湿度不大于85

c.海拨高度不超过2000m

d.使用寿命：开关动作10万次

e.绝缘电压：AC1000试验1分钟

f.触点容量：≤AC380 ≤3A

g.防护等级：IP65

本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。

当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。

当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。

一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。

二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。

当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。

为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。

PK1-2B-TH结构特点

1.本产品采用铝合金铸造壳体、强度高、重量轻，

2.开关采用进口的行程开关，触点容量大，动作灵敏，使用寿命长，密封性好。

3.外壳防护等级达到IP65，可在恶劣环境下长期工作。

4.本产品动作灵敏、稳定性高、性能可靠。

1、跑偏开关应成对安装在胶带机两侧，其位置应使立辊轴线与胶带边呈垂直状且应保证胶带边位于立辊高度的下1/3处为宜。

2、立辊距胶带边缘距离为胶带的自然跑偏量加上50&mash;100mm为宜，用户也可以根据现场情况确定。

3、跑偏开关应安装在托辊组的近旁且避开调心托辊组为好。

4、本装置底座有两Φ13固定孔，用户用螺栓将其固定在安装支架的长形孔的，以便适当的调整位置。

5、安装支架采用现场在胶带机的中间架上。

（二）接线方法

该产品配有1.5米六芯橡套电缆，芯线上配有标记号，用户可根据线号接线，其中：

1、2为跑偏常开接点；

1、3为跑偏常闭接点；

4、5为二级跑偏常开接点；

4、6为二级跑偏常闭接点；

防偏开关用于皮带跑偏检测可固定在输送机纵梁的顶部或底部，通常安装在皮带两端，距头部或尾部滚筒0.3米到2米的地方，皮带跑偏后，迫使皮带输送机或停机。

PK1-2B-TH适用范围：

1.常规皮带输送机

2.地下、素道支撑皮带输送机

3.轮船装卸系统

4.堆垛／取料输送机

5.倾斜和梭式输送机

6.起重机／挖掘机起重臂限位

7.裙边给料机／输送机

8.重型极限开关

9.特殊加工，镀镍及不锈钢滚子

10.辅助小旗

11.扳手(用于上紧盖板)
