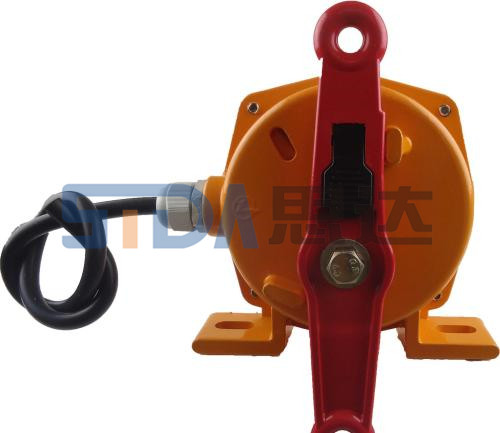

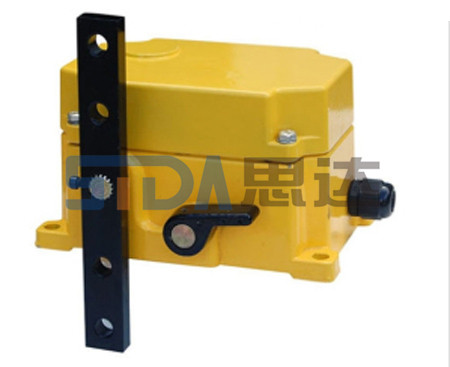

皮带跑偏开关GHPK-12-30-LH详细介绍

GHPK-12-30-LH皮带机两跑偏装置

安装和调整

1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。

2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。

3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对）

4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架连接，跑偏开关与跑偏开关支架用螺栓固定。

用途：跑偏开关/配GHPK-12-30|跑偏传感器广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备

GHPK-12-30-LH皮带机两跑偏装置

技术指标

1．额定电压：AC380V

2．额定电流：5

3. 触点数量:二组单独的常开、常闭接点

4．周围环境温度：-25～80℃

5．开关能在频率为10-60Hz，振幅为0.75mm(10g)的振动条件下工作

6．外形尺寸：壳体L×W×H（mm）190×135×100。

7．操作力：5～7㎏

8．通讯接口：RS485地址编码

GHPK-12-30-LH皮带机两跑偏装置

选型注意事项

1、尽量选择二或多跑偏开关，可以检测皮带不同的跑偏程度，为控制系统提供更多的信息。

2、优先选择开关本体带动作记忆及动作状态指示的产品。由于皮带输送机是动态运转的，具备此功能，可以便于确定皮带发生跑偏的具体位置、分析跑偏原因，也便于设备调试和维护。

3、有条件可以选择非接触式跑偏开关。非接触式跑偏开关使光电接近开关滚轮检测皮带是否跑偏。其优点是寿命长、易于维护，缺点是昂贵。

工作原理

两级跑偏开关安装在皮带输送机两侧、距离皮带机尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。

当发生轻微跑偏事故时（12°），两级跑偏开关的 组触点动作，发出事故预告信号。

当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。

跑偏开关的分类：

跑偏开关有普通型的、接线腔型、地址编码的。

a.普通型的就是以上所说两级跑偏开关；

b.接线腔型跑偏开关是在普通型跑偏开关的基础上自带一个防水接线腔，现场控制电缆可直接接入接线腔，杜绝电缆接头受潮、虚连造成的故障。

c.地址编码型跑偏开关是在普通跑偏开关的基础上融合了XLline现场总线技术，实现了地址编码功能。适用于较长带式输送机作为远程监测现场设备的运行情况，解决了工人寻找故障点所带来的不便。

地址编码型两级跑偏开关与综合保护仪（网关）通过XLline现场总线方式连接，支持128个地址，且同一地址可多个开关同时使用，其特点是只需一条两芯电缆即可同时完成数据传输且无需电源供电。

本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。

当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。

当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。

一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。

二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。

当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。

为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。

检修流程

1、开关成对安装于皮带机两侧，立辊与皮带带边垂直，位置应该处于FM2035跑偏开关立辊的35mm-45mm之间（从下上）。立辊和皮带边的距离应在50~100mm。如有偏差，请调整。

2、检查跑偏开关外面螺栓有无松动和缺少现象。

3、检查开关密封性是否完好，内部是否出现积水、潮湿、锈蚀等现象，如有应重新紧固，或Lian系我公司维修和更换新的跑偏开关。

4、跑偏开关光洁度，是否出现掉漆、锈蚀等现象。如有应进行清洁和重新喷漆。

5、确保开关铭牌清晰完整。

6、确保开关接线处紧固。

7、确保跑偏开关电缆完好无破损，如有，需要更换。
