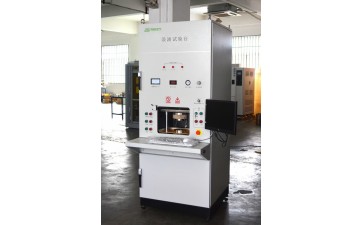

ENL3010 浪涌测试系统

系统概述

ENL3010 浪涌测试系统 ，设备可输出17.7mS、80kA的电流，对被测器件进行浪涌电流试验；

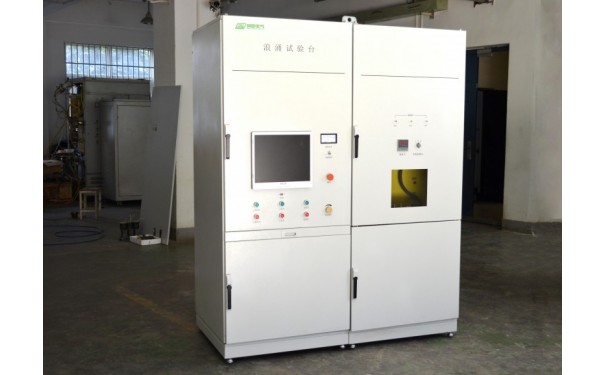

浪涌电流测试系统

西安易恩电气 ENL3010 浪涌测试系统 ，该测试台通过电容充放电原理产生电流波形，根据不同的测试条件，设定好各试验参数，再通过调节不同的电感值（手动调节）来改变不同的电流宽度来输出测试要求的电流值，测试的电压和电流波形同时被采集到示波器和相关的控制电路，反馈给PLC,并由HMI显示测试结果；

PLC控制系统

本系统采用PLC对整个系统进行控制，PLC主要对设备的工作时序、开关动作等进行控制，并且对测试数据进行采集且与HMI（人机界面）进行通讯，由HMI对测试结果进行显示，完成了整个系统的自动控制功能；

PLC不仅控制开关的动作，而且对系统中主要开关的工作状态进行实时监控，并与硬件进行互锁，实现了可靠的安全控制功能。

HMI（人机界面）控制系统

    HMI对以下试验参数进行设定：

  试验次数  重复时间  漏电流设定  电容电压设定 电容选择

  脉宽选择  VD/VR选择，设定完毕后可在测试界面中选择并调用参数

HMI对以下试验参数进行显示：

浪涌电流  阻断电压  阻断漏电流  电容电压  脉冲次数

规格/环境

环境温度：    15～40℃

相对湿度：   小于60%

大气压力：    86Kpa～ 106Kpa

电网电压：    AC220V±10%无严重谐波

电网频率：    50Hz±1Hz

功能指标

技术指标		测试参数
电流能力	17.7mS 80KA	浪涌电流
		阻断电压
脉宽	10ms 15.3ms 17.7ms	阻断漏电流
		电容电压
		脉冲次数
