WM1L系列塑壳式漏电断路器

手机扫描查看

产品概述

WM1L系列塑壳式漏电断路器（以下简称塑壳式漏电断路器）是本公司综合采用先进技术设计、

开发的新型塑壳式漏电断路器之一。适用于交流50Hz，额定电压至400V，额定电流40A至800A的电路中。

其主要功能是对有致命危险的人身触电提供间接接触保护。额定剩余动作电流不超过0.03A的塑壳式漏电断路器在其他保护措施失效时，也可作为直接接触的补充保护，但不能作为唯一的直接接触保护。同时，还可用来防止由于接触故障电流而引起的电气火灾。并可用来保护线路的过载、短路．亦可作为线路的不频繁转换之用。

该塑壳式漏电断路器具有体积小（和相对应的塑壳断路器体积相等）、分断高、飞狐短及剩余动作电流、剩余电流动作时间可调节等特点，同时可带报警触头、分励脱扣器、欠电压脱扣器、辅助触头、旅游手柄操作机构、电动操作机构等附件，并可采用板前、板后和插入式等多种接线方式，是用户使用的理想产品。

符合标准：GB 14048.2。

塑壳式漏电断路器分级保护配合结构图。

以第一级保护塑壳式漏电断路器额定电流为225A为例：

正常工作条件

安装地点的海拔高度不超过2000m;

周围介质温度：不高于+40℃，不低于-5℃;  24h平均值不超过+35℃;

大气条件：大气的相对湿度在周围最高温度+40℃时不超过50%；在较低的温度下，可以有较高的湿度；在最显月平均最低温度为+25℃，该月平均最大相对湿度为90%，并考虑到因温度变化发生在产品表面上的凝露。

污染等级为3，装于断路器内的附件污染等级为2；

安装类别：断路器的主电路Ⅲ；辅助电路和控制电路为Ⅱ；

安装场所的外磁场，在任何方向不应超过地磁场的5倍；

安装方式：基本安装方式为为垂直安装，也可横装或水平安装。

型号含义

注：

1. 额定极限短路分断能力的高低分为L型（标准型）、M型（较高分断型）；

2.配电用断路器无代号：保护电动机用2表示；

3.产品极数分为三极、四极。四极产品中中性极（N极）的型式分四种：

A型: N极不安装过电流脱扣器，且N极始终接通，不与其它三极一起合分

B型: N极不安装过电流脱扣器，且N极与其它三极一起合分(N极先合后分)

C型: N极安装过电流脱扣器，且N极与其它三极一起合分(N极先合后分)

D型: N极安装过电流脱扣器，且N极始终接通，不与其它三极一起合分

脱扣器方式及附加代号

按附属装置分为带附属装置和不带附属装置两种：

附属装置分内部装置和外部装置：内部装置有分励脱扣器、欠电压脱扣器、辅助触头、报警触头四种；外部装置有转动手柄操作机构，电动操作机构等。

主要技术参数

漏电断路器的基本参数

注：三档剩余动作电流调节可由用户任意选定。

动作保护时间

备注：用于I△n＞0.03的延时形漏电断路器、其动作时间为0.2/0.4/0.8可调。

反时限保护特性

配电保护用漏电断路器动作特性间

外形安装尺寸

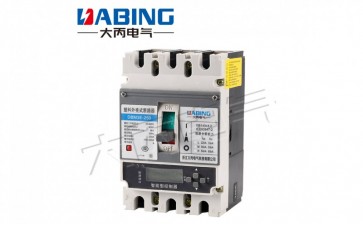

什么是电子式塑壳断路器？

电子式塑壳断路器作为断路器产品大家族中的新成员深受用户青睐，根据具体型号不同其额定电压有400V、500V、690V或800V且频率为50或60赫兹，它具有欠电压保护、短路保护和过载保护等功能，大家安装使用电子式塑壳断路器主要就是为了让我们的线路和电源避免受到意外损失，和传统的热磁式断路器相比它在可靠性、安全性等方面具有较大的优势。

如何正确选择购买？

特别是对于首次选择购买电子式塑壳断路器的朋友来说，那么多的塑壳断路器型号及品牌该怎么样去选择呢？下面就由大丙电气为大家详细介绍：

1、型号规格的正确选择

我们在购买电子式塑壳断路器前应当详细了解自己的使用需求，之后根据自己线路的参数来正确选择断路器型号及规格，目前大丙电气销售的电子式塑壳断路器型号有WM1系列、DBWL系列、DBWE系列和DBWE系列等，大家可根据自己的使用需求在联系厂家销售人员后进行确认；

2、质量性能的选择

在选择购买电子式塑壳断路器的时候大家都想要买到质量高、性能稳定优异的产品，笔者建议大家可以从断路器的外观和生产工艺上来进行辨别，当然在情况允许的情况下我们可以找专业的人员陪同鉴别质量或对厂家断路器进行检测；

3、价格的合理选择

一部分人在购买电子式塑壳断路器的时候选择价格的时候认为价格低的更划算，大丙电气提醒大家如果真的是质量一样、性能一样且成本就需要100的断路器，有一个厂家或销售商说我们这里只要90块你相信么？正常来说电子式塑壳断路器价格在成本之上进行波动，低价格的断路器只有可能是成本低、质量差且性能不稳定，大家千万不要为了贪图小便宜而买到低价劣质的塑壳断路器而后悔！

4、厂家和服务的选择

其实我们归根到底买电子式塑壳断路器就是选对厂家就好了，目前生产销售塑壳断路器的厂家非常多且价格不一，笔者这里提醒大家在选择断路器厂家的时候一定要选择真正的源头生产厂家，注意避开那些无真正厂房、无生产、只贴牌销售的销售公司，这里为大家推荐大丙电气科技有限公司，作为电子式塑壳断路器重要的生产供应商在质量、性能、寿命、性价比和服务等方面均得到广大用户认可。

安装注意事项

1、安装前准备

电子式塑壳断路器在安装之前一定要做好充足的准备工作，比如：再次核对断路器铭牌所示参数是否符合线路使用需求、断路器外观是否完好、安装所需线路是否准备完毕、安装工具是否到位等等，这里大丙电气特别提醒大家在电子式塑壳断路器安装时一定要注意所需导线线径的正确选择；

2、安装须按步骤操作

请专业的安装工人（持证电工）来进行塑壳断路器的安装，并且安装之前让安装师傅先仔细阅读厂家附带的电子式塑壳断路器安装使用说明书，之后由安装师傅按照说明书里的接线方法和安装步骤进行逐步操作，作为使用者我们应当在安装师傅安装的过程中进行协助或及时检查；

3、安装后的验收

电子式塑壳断路器安装完成后切不可立即投入使用，需要安装师傅进行仔细的安装后验收检查（内容包括线路连接是否正确、连接是否紧固等等），只有确保塑壳断路器安装无误且验收合格后才可以投入使用，笔者提醒大家安装完成后一定记得现场安装环境的清扫和工具的归位。

使用注意事项

1、按要求使用

电子式塑壳断路器的使用应当严格按照使用说明书中的要求来操作，千万不要一时的省事而违规操作导致断路器出现问题甚至短路、触电等情况的发生；

2、及时检查保养

在电子式塑壳断路器使用过程中应当注意及时的检查和保养，断路器的检查保养工作应当制定专人负责（维护保养人员应当熟知断路器的相关知识）。
