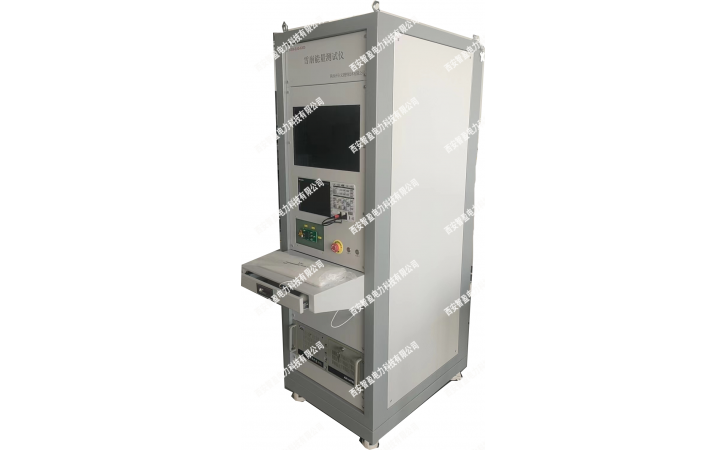

ZY-200 雪崩能量测试系统

￥: 100000.00元/套
起订量：1 套
支持批量采购
发布时间：2024-11-21 10:01

产地：陕西省西安市长安区 | 归属行业：参数测试仪器

品牌：西安智盈科技

有效期至：长期有效

西安智盈电气科技有限公司 进入店铺

联系人: 张芳

联系地址：西安市西咸新区中兴深蓝科技产业园

立即询价

查看联系方式

已有56人关注

企业信息

西安智盈电气科技有限公司

免费企业诚信指数 0

资料信息

店铺等级：
旺铺店长: zhiying2021

认证信息

实名认证
信用认证
商品合格

我要发布此类产品信息

产品分类

站内搜索

最新产品

产品详情
联系方式
产品评价

型号：ZY-Trr
测量范围：200-10000A
电网电压：300-7000V
供货总量：
发货期限： 60天
所在地：陕西省西安市长安区

系统概述：

是专门设计测试IGBT、二极管、MOS管测试设备，该设备主要组成单元有：示波器、程控电源、程控电感、电流传感器、电压传感器、雪崩保护电压控制、IGBT功率型器件、IGBT功率型器件保护电路、计算机程控系统、雪崩电压采集系统、雪崩电流采集系统、测试夹具、测试标准适配器等。测试方法符合MIL-STD-750F.3470，测试电流200A，电压3500V，雪崩能量可达10J。测试的电压和电流波形同时被采集到示波器，并由示波器与工控机直接通讯，将采集数据传输给计算机，计算机经过处理后，将测试数据以EXCEL 表格形式显示并进行最终的编辑和打印，同时可观测雪崩波形。设备可满足各种封装形式的功率模块测试需求，并预留电压电流扩展功能。整体采用轮式机柜集成测试，具有简洁的人机交互界面（计算机）和良好的保护措施，操作简单，移动方便等特点。

技术指标：

进线电压	AC220V±10%
功率消耗	1.5KW
电源电压	10-200V 分辨率1V,误差3%
雪崩电压	100-3500V 实测范围值（根据客户要求可定制）
雪崩能量	实测1-10J 实测计算值
雪崩电流	1.0-200A 实测值。分辨率1V,误差3%（根据客户要求可定制测试范围）
电感	0.1-100mH任选测试值，测试过程自动执行，误差5%
雪崩电压波形	近似方波
脉冲宽度	10uS-10000uS
测试频率	单次、步进
计算机控制系统	设备的所有工作程序，工作时序，开关的动作状态，数据的采集等均由计算机完成。工业控制机，具有抗电磁干扰能力强，排风量大等特点。
