分励脱扣器MX原理：

分励脱扣器本质上就是一个分闸线圈加上脱扣机构，给分励脱扣线圈C1和C2接线座加上规定的电压，线圈由于电磁效应使得脱扣机构脱扣，从而带动断路器分闸。分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室远距离切断电源。

断路器被脱扣器带动跳闸后是不能立刻远控合闸的，也不能直接手动合闸，必须将脱扣器复位后方能合闸。

分励脱扣器的分闸线圈电压种类有交流和直流两种，一般DC24V、AC380V、AC220V比较常用。由于分励脱扣器是由消防控制室给电压信号的，所以脱扣器的电压必须要跟消防控制电路的电压一致。分励脱扣的线圈只能瞬时间通电，即控制中心给电的那一瞬间，分励脱扣器就会带动开关跳闸。

辅助触头OF：一般接信号装置，用于返回信号状态，实现线路开关的工作状态和分断状态的指示。OF辅助只有在分励脱扣通电跳闸的状态下，OF辅助才会动作。

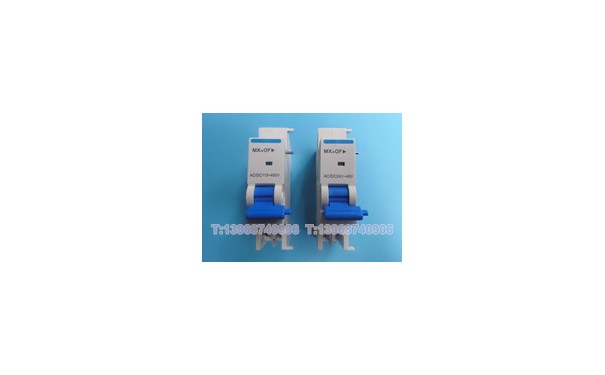

分励辅助=分励脱扣器+辅助触头=MX+OF


分励辅助MX+OF的分励电压分为两种：


AC/DC24V-48V只要消防控制电路的电压在此范围，都适用

AC/DC110V-400V只要消防控制电路的电压在此范围，都适用

有源型分励辅助和无源分励辅助的区别在于辅助是否带电源，辅助通常都是一个公共端11，一常开12，一常闭14，有源的分励辅助公共端11是在产品内部和C2接线座连接在一起，当C2接上分励电压后，辅助的公共端11也是有电压，所以有源的辅助是带有电源的。接线时公共端11已接分励电源正极，只要常开和常闭接线座返回到负极形成完整电路。

无源型的分励辅助的辅助部分是独立的，和分励部分没有连接的，所以辅助的一个公共端，一常开点，一个常闭点都是不带电的。接线时公共端要接上一个电源的正极，常开点和常闭点返回到电源负极，形成完整电路。

小型断路器有源型和无源型的区别：
