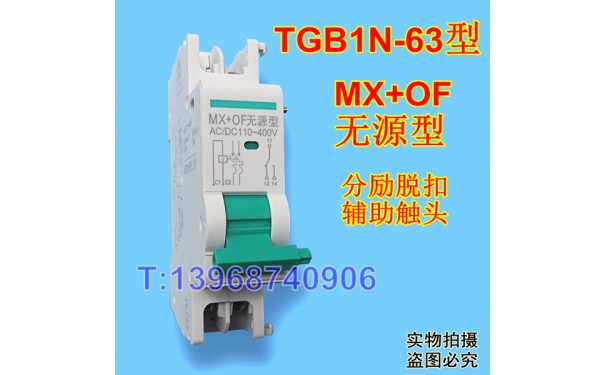

TGB1N-63无源型MX+OF
天正TGB1N-63分励脱扣 辅助触头
分离线圈 辅助接点 消防脱扣

专配天正集团TGB1N-63款 无源型MX+OF 分励+辅助

品牌：中性、没有牌子。

说明：我们仅仅提供MX+OF附件,不提TGB1N-63开关

电压：可分为AC/DC24-48V和AC/DC110-400V。

质量赢得市场，诚信铸就品牌。我们奥越特电器只生产高质量的产品。

分励脱扣器MX原理：

分励脱扣器本质上就是一个分闸线圈加上脱扣机构，给分励脱扣线圈C1和C2接线座加上规定的电压，线圈由于电磁效应使得脱扣机构脱扣，从而带动断路器分闸。分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室远距离切断电源。

断路器被脱扣器带动跳闸后是不能立刻远控合闸的，也不能直接手动合闸，必须将脱扣器复位后方能合闸。

分励脱扣器的分闸线圈电压种类有交流和直流两种，一般DC24V、AC380V、AC220V比较常用。由于分励脱扣器是由消防控制室给电压信号的，所以脱扣器的电压必须要跟消防控制电路的电压一致。分励脱扣的线圈只能瞬时间通电，即控制中心给电的那一瞬间，分励脱扣器就会带动开关跳闸。



辅助触头OF：一般接信号装置，用于返回信号状态，实现线路开关的工作状态和分断状态的指示。



分励辅助=分励脱扣器+辅助触头=MX+OF

无源有源的含义：

有源型分励辅助和无源分励辅助的区别在于辅助是否带电源，辅助通常都是一个公共端11，一常开12，一常闭14，有源的分励辅助公共端11是在产品内部和C2接线座连接在一起，当C2接上分励电压后，辅助的公共端11也是有电压，所以有源的辅助是带有电源的。接线时公共端11已接分励电源正极，只要常开和常闭接线座返回到负极形成完整电路。

无源型的分励辅助的辅助部分是独立的，和分励部分没有连接的，所以辅助的一个公共端，一常开点，一个常闭点都是不带电的。接线时公共端要接上一个电源的正极，常开点和常闭点返回到电源负极，形成完整电路。



小型断路器有源型和无源型的区别：

小型断路器MX+OF有源和无源是针对返回信号来讲的，有源的返回信号公共端接在分励端子上了，分励接电压后返回信号就有带电，无源型的返回信号是单独的公共端，一常开，一常闭，不带电压   无源的任何场合都可以使用的。

有源的一般不能用在消防上，消防返回信号要求无源较多。
