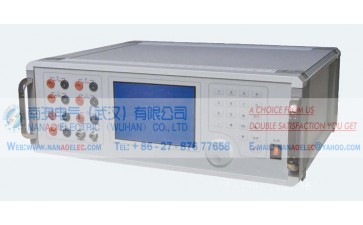

 NAQX高精度钳形万用检定测试装置

产品别名

高精度钳形表检定装置，万用表校验装置，钳形万用表检定装置，高精度钳形表万用表检定装置，高精度万用表检定测试装置

产品概述

NAQX装置是南澳电气按照检定规程JJG124-2005《电流表、电压表、功率表和电阻表检定规程》的要求而设计的0.05(0.1)级单相交流和直流标准装置。

源的信号部分采用DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。

显示器采用标准图形240×128点阵液晶单色屏，图表字符显示清晰。电路设计完善、运行可靠、操作方便。

功能特点

1.装置由可输出单相交流电压标准源、电流标准源和直流电压标准源、电流标准源所组成。

2.有校准功能，即能根据外接标准的示值，修正标准源的输出值。

3.量程的设置适合检定1999（9），3999（9）位显示的数字万用表。

4.可手动和半自动检验0.2级及以下等级的数字万用表、指针式万用表、安装式数字仪表，包括有直流模拟量输出的数字仪表。

5.可生成含有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。

6.设有RS-232接口和大容量的非易失性存贮器，可存贮500块被检表的检测数据。通过上位机软件，由PC控制本装置可进行自动和手动检验，并对结果进行处理和管理。



技术指标

交流输出

电压量程：200mV、400mV、2000mV、4000mV、20V、100V、200V、500V、1000V；

电流量程：200μA、400μA、2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A；

调节范围：0～120%(1000V电压除外)；

调节细度：5×10－5；

电压、电流输出容量：最大20VA；

电压、电流调定准确度

A:电压20～1000V，电流0.2～20A量程            ±(0.03%RD+0.02%FS)；

B:电压200～4000mV，电流200μA～40mA量程   ±(0.3%RD+0.2%FS)；

电压、电流输出稳定度：A:≤0.01% /60s；B:≤0.05% /60s；

电压、电流波形失真度：≤0.3%；

正弦波输出频率调节范围：(45～65)N Hz  (N=1，2，3，……31)；

正弦波输出频率调节细度：0.001N Hz     (N=1，2，3，……31)；

弦波输出频率调定准确度：5×10－5；

谐波输出：2～31次，幅度：0～20%(基波额定值)；

相位细度：0.01°N (N为谐波次数, N= 2, 3, 4,……31)；

输出：可以同时含有多个谐波，也可以设基波幅度为0，输出高于工频的正弦波。

直流输出

电压量程：200mV、400mV、2000mV、4000mV、20V、40V、100V、200V、400V、1000V；

电流量程：20μA、40μA、200μA、400μA、2mA、4mA、20mA、40mA、0.2A、1A、2.5A、5A、10A、20A；

电压、电流调节范围：0～110% (1000V电压除外)；

电压、电流调节细度：5×10－5；

电压、电流输出容量：最大20W；

电压、电流调定准确度：±(0.03%RD+0.02%FS)；

电压、电流输出稳定度：≤0.01%/60s；

电压、电流输出纹波：≤1%。

点频方波

点频方波输出：1kHz、5kHz、10kHz、50kHz、100kHz、200kHz、1000kHz；

方波幅度：4.5V。

调定准确度：5×10－5；

电子电阻箱输出

量程：0～200Ω、200Ω～400Ω、0～2kΩ、2kΩ～4kΩ、0～20kΩ、20kΩ～40kΩ、

0～200kΩ、200kΩ～400kΩ、0～2MΩ、2MΩ～4MΩ；

调节细度：0.025%；

调定准确度：±(0.12%RD + 0.08%FS)（0～2MΩ、2MΩ～4MΩ档除外）；0～2MΩ、2MΩ～4MΩ档时   ±(0.3%RD + 0.2%FS）。

工作电源

单相，220V±10%，50Hz±5%。

使用环境

温度：20℃±10℃，相对湿度：≤85%RH。

体积重量

440×450×160mm3，约12kg。
