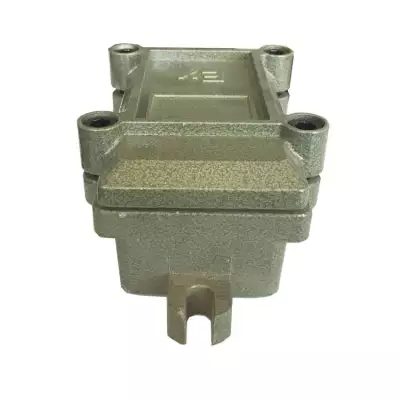

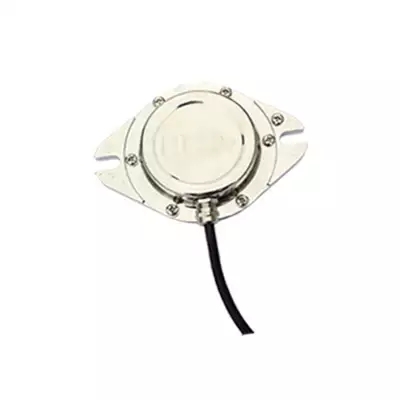

思达磁感应式接近开关PMSCC-JYSK01DC48V1A现货

手机扫描查看

磁感应式接近开关PMSCC-JYSK01DC48V1A现货详细介绍

思达磁感应式接近开关PMSCC-JYSK01DC48V1A现货

磁感应式接近开关是利用磁感应发生器作探头来检测被测物体的工作状态，从而控制继电器动作。磁感应传感器具有体积小、惯性大、动作快等优点。

思达磁感应式接近开关PMSCC-JYSK01DC48V1A现货

简介

磁感应接近开关是一种具有将磁学量信号转换为电信号功能的器件或装置。利用磁学量与其他物理量的变换关系，以磁场作为媒介，也可将其他非电物理量转变为电信号。磁感应接近开关是磁感应传感器的一种，是一种非接触式位置检测开关。非接触式位置检测不会磨损和损伤检测对象，且响应速度快。

磁感应接近开关的输出状态分常开、常闭和锁存，输出形式有NPN、PNP。其接线形式有交流和直流、二线、三线、四线及五线接线形式。

通常在使用磁感应接近开关时都串联限流电阻和保护二管，即使引线性接反，也不会烧毁，但磁感应接近开关不能正常工作。

思达磁感应式接近开关PMSCC-JYSK01DC48V1A现货

结构

磁感应接近开关是一种触点传感器。它由两片具有高导磁和低矫顽力的合金簧片组成，并密封在一个充满惰性气体的玻璃管中。两个簧片之间保持一定的重叠和适当的间隙，末端镀金作为触点，管外焊接引线。当传感器所处位置的磁感应强度足够大时，两簧片相互吸引而使触点导通；当磁场减弱到一定程度时，在簧片本身弹力的作用下而释放。

磁感应接近开关用磁铁驱动时，多用于检测；如作为限位开关使用，取代靠碰撞接触的行程开关，可提高系统的可靠性和使用寿命；在PLC控制器中常用作位置控制的发讯信号。

思达磁感应式接近开关PMSCC-JYSK01DC48V1A现货

常见类型

磁感应接近开关常见的有霍尔开关和磁性干簧开关。

1．霍尔开关

霍尔接近开关具有无触电、功耗低、使用寿命长、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠工作。霍尔接近开关可应用于位置开关、压力开关、里程表等，作为一种的电器配件使用。

霍尔接近开关适用于气动、液动、气缸和活塞泵的位置测定，亦可做限位开关用。当磁性目标接近时，产生霍尔效应，经放大输出开关信号。与电感传感器比较，它有以下优点：可安装在金属中，可并排紧密安装，可穿过金属进行检测。缺点是：距离受磁场强度的影响及检测体接近方向的影响，有可能出现两个工作点，固定时不允许使用铁质材料。

2．磁性干簧开关

1)结构

磁性干簧开关的内部结构类似于通常所说的干簧继电器。它是一种触点传感器，它由两片具有高导磁率的合金簧片组成，密封在一个充满惰性气体的玻璃管中。两个簧片之间保持一定的重叠和适当的间隙，末端镀金作为触点，管外焊接引线。当干簧管所处位置的磁场强度足够大，使触点弹簧片磁化后所产生的磁性吸引力克服弹簧片的弹力时，两弹簧片互相吸引而使触点导通。当磁场减弱到一定程度，借助弹簧片本身的弹力使它释放。体积小、惯性小、动作快是磁性干簧开关突出的特点。 [2]

思达磁感应式接近开关PMSCC-JYSK01DC48V1A现货

使用注意事项

(1)直流型磁感应传感器所使用电压为DC 3～30V，一般应用范围为DC 5～24V。过高的电压会引起内部元器件温升而变得不稳定；但电压过低，容易受外界温度变化影响，从而引起误动作。

(2)使用时，必须在接通电源前检查接线是否正确，电压是否为额定值。 [1]

思达磁感应式接近开关PMSCC-JYSK01DC48V1A现货

技术性能指标

1. 动作距离：120mm

2. 通断差：30mm以内

3. 响应时间：小于10ms

4. 振动频率：20G 10-1000HZ

5. 励磁电压：DC24V±2V

6. 励磁电流：0.6A

7. 环境湿度：-55℃—+125℃

8. 接点容量：80VA

9. 开关电流：0.8A

10. 开关电压：DC350V AC300V

11. 接触电阻：小于0.1Ω

12. 重量：磁体3.6kg 触头0.6kg

13. 用JZ7-44作负荷，寿命500000次

思达磁感应式接近开关PMSCC-JYSK01DC48V1A现货

安装位置

磁性开关可以安装在行程末端，也可以安装在行程中间的任意位置上。

对于要将磁性开关安装在行程中间的情况（例如要使活塞在行程中途的某一位置停止），开关的安装位置可按照如下方法确定。在活塞应停止位置使活塞固定，让磁性开关在活塞的上方左右移动，找出开关开始吸合时的位置，则左右吸合位置的中间位置便是开关的*高灵敏度位置。磁性开关应固定在这个*高灵敏度位置。

当要将开关安装在行程末端时，为保证开关安装在*高灵敏度位置，对不同气缸，在样本上，都已经标出离侧端盖和无杆侧端盖的距离A和B。

思达磁感应式接近开关PMSCC-JYSK01DC48V1A现货

使用注意事项

1）从anquan考虑，两磁性开关的间距应比*大磁滞距离大3mm。

2）磁性开关不得装在强磁场设备旁（如电焊设备等）。

3）两个以上气缸磁性开关平行使用时，为防止磁性体移动的相互干扰，影响检测jing度，两缸筒间距离一般应大于40mm。

4）活塞接近磁性开关时的速度v不得大于磁性开关能检测的*大速度vmax。该*大速度vmax与磁性开关的*小动作范围lmin、磁性开关锁带负载的动作时间tc之间的关系为：vmax=lmin/tc

例如，磁性开关连接的电磁阀的动作时间t=0.02s，磁性开关的*小动作范围lmin=10mm，则磁性开关能检测的*大速度vmax=500mm/s。若气缸活塞的速度小于500mm/s，则此磁性开关可以使用。若活塞运动速度大于500mm/s，又没有合适的通用型磁性开关可选，则只能选用带延时功能的磁性开关。

5）安装开关时拧紧螺钉的力矩要适当。力矩过大会损坏开关，力矩太小有可能使开关的*佳安装位置出现偏移。

6）要定期检查磁性开关的安装位置是否出现偏移。在设定位置活塞停止时对双色型开关，绿灯亮为正确，红灯亮则出现偏移了。

思达磁感应式接近开关PMSCC-JYSK01DC48V1A现货

产品说明

1、构成磁接近开关是由磁体和开关触头两个部分构成。磁体分为电磁体和永磁体两种，根据控制的需要进行选择。开关触头又分为常开接点，常闭接点及转控接点三种形式，也是根据实际需要进行选择。磁体和触头要装在同一个轴线上，且二者间的距离在工作距离之内。在开关触头的周围，不能有强磁场，以免造成影响。电磁体需要用直流电24V供电，开关触头的两根引线要串接电源和负载，且不可只接电源而造成短接烧毁触点。接线应尽量短，尽可能远离其它配线

2、功能非记忆型磁接近开关，为非接触的，具有通，断或转换功能，以便实现对位，限位和各种控制目的。

思达磁感应式接近开关PMSCC-JYSK01DC48V1A现货

加工定制

防爆磁性接近开关采用磁感应原理。具有无碰撞、抗干扰能力强等特点。主要用于运动物体位置检测,当运动物体上的磁钢通过时,接近开关输出触点闭合，离开时触点断开。它被广泛应用于煤矿、化工、石油等有爆炸性危险的场所，是现代自动控制系统中的理想传感器。

思达磁感应式接近开关PMSCC-JYSK01DC48V1A现货

范围：

产品的特点

1、作用距离远：a.电磁铁作用距离120mm；b.永磁铁作用距离150mm。

2、带负载能力强：可直接带3A负载，而无需加中间继电器过渡。可靠、方便。

3、灵敏度高，反应速度快：响应时间小于2.5ms。

4、能在恶劣环境工作：a.适应温度范围宽：-50℃——+120℃b.具有较强的防护等：IP65。c.防水、防灰尘。

5、可靠：只要在开关附近无强磁场，同时按产品技术说明书要求安装，能确保开关50 万次没有误动作，可靠性百分100。

6、磁接近开关的工作特点：是靠磁感应动作的非接触开关，从根本上解决了因接触而产生误动作的问题。

7、应用范围广：主要应用于焦炉设备、翻车机设备钢铁设备。

山东思达生产磁开关、井筒磁开关、双稳态磁开关，是自动化技术发展中的一种开关，本开关抗干扰能力强，适用于煤矿井下无瓦斯、煤尘危险场所使用，作为井筒提升机减速点，限位停车、过卷保护开关、装卸载闸门、风门控制及巷道运输、矿车计数，推车机、阻车器，播台还被广泛应用于矿山、机械、轻工、冶金、化工、纺织及科研等部门的自动化控制装置及继电保护装置中做快速切换电路之用。
