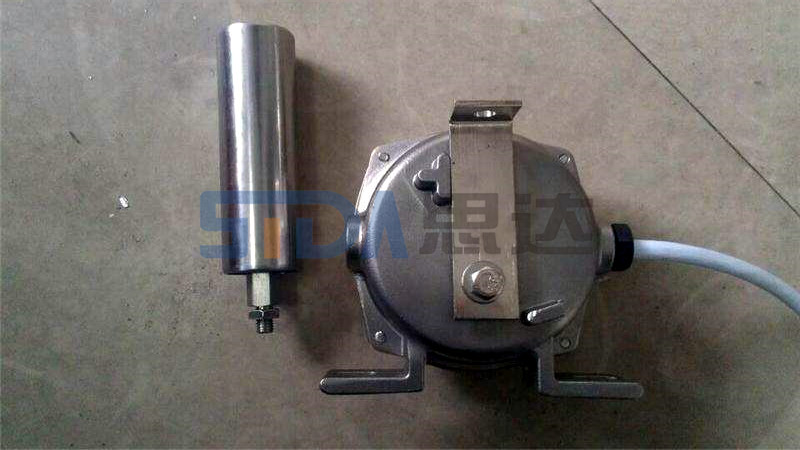

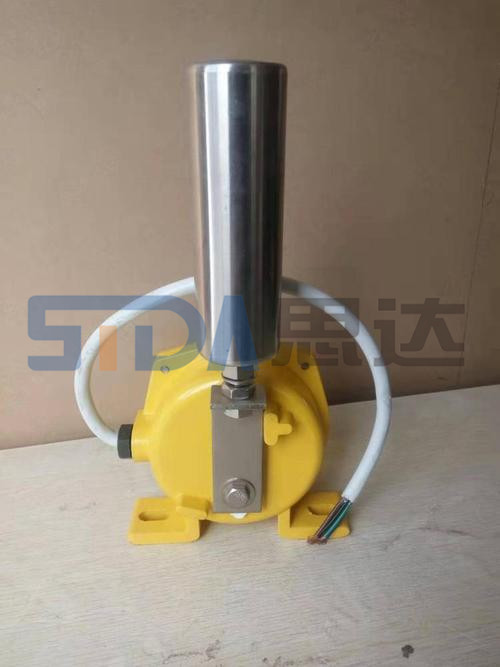

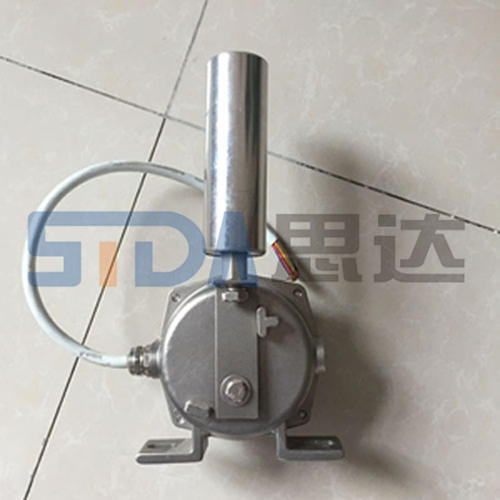

HFPPKG-10-45两级跑偏开关，提升机跑偏开关

主要用途：

跑偏开关用于检测胶带的跑偏量和扭曲程度。可防止皮带边缘的损伤和因为胶带的跑偏而引起的物料散落。是实现自动报警和停机的一种保护性开关。

HFPPKG-10-45两级跑偏开关，提升机跑偏开关

使用条件：

1环境温度：-40℃~+60℃；

2相对温度：不大于90%；

3大气压力：80~110kpa；

4海拔高度：不超过2000M；

5使用寿命：开关动作10万次；

6绝缘电压：AC1000V试验历时1分钟。

主要技术指标:

型号 触点容量 触点数量 开关工作角度 动作力距 防护等级 重量

常开 常闭 一级 二级 极限角

PPKG-12-30 ≤380V≤3A　　　2 2 12° 30° 75° 23-27kgcm IP55 2.1kg

PPKG-10-45 ≤380V≤3A　 2 2 10° 45° 75°

PPKG-20-35 ≤380V≤3A　 2 2 20° 35° 75°

HFPPKG-12-30 ≤380V≤3A　 2 2 12° 30° 75° 23-27kgcm IP65 2.1kg

HFPPKG-10-45 ≤380V≤3A　 2 2 10° 45° 75°

HFPPKG-20-35 ≤380V≤3A　 2 2 20° 35° 75°

KPT1-12-30、HFKPT1-20-35、HFPPKG-10-45、XLPP-I、XLPP-II两级跑偏开关

KGE1-1T、KGE1-1P、KGE1-1AP、KGE-1P、KGE-1T、TCK-1、TCK-1P、TCK-2P、TCK-3P、TCK-4P 、TCK-1T、TCK-2T、TCK-3T、TCK-4P井筒开关

HFPPKG-10-45两级跑偏开关，提升机跑偏开关

选型注意事项

1、尽量选择二或多跑偏开关，可以检测皮带不同的跑偏程度，为控制系统提供更多的信息。

2、优先选择开关本体带动作记忆及动作状态指示的产品。由于皮带输送机是动态运转的，具备此功能，可以便于确定皮带发生跑偏的具体位置、分析跑偏原因，也便于设备调试和维护。

3、有条件可以选择非接触式跑偏开关。非接触式跑偏开关使光电接近开关滚轮检测皮带是否跑偏。其优点是寿命长、易于维护，缺点是昂贵。

跑偏开关的分类：

跑偏开关有普通型的、接线腔型、地址编码的。

a.普通型的就是以上所说两级跑偏开关；

b.接线腔型跑偏开关是在普通型跑偏开关的基础上自带一个防水接线腔，现场控制电缆可直接接入接线腔，杜绝电缆接头受潮、虚连造成的故障。

c.地址编码型跑偏开关是在普通跑偏开关的基础上融合了XLline现场总线技术，实现了地址编码功能。适用于较长带式输送机作为远程监测现场设备的运行情况，解决了工人寻找故障点所带来的不便。

地址编码型两级跑偏开关与综合保护仪（网关）通过XLline现场总线方式连接，支持128个地址，且同一地址可多个开关同时使用，其特点是只需一条两芯电缆即可同时完成数据传输且无需电源供电。

HFPPKG-10-45两级跑偏开关，提升机跑偏开关

本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。

当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。

当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。

一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。

二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。

当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。

为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。
